Проект каркасного дома — не набор красивых фасадов и типовых картинок стены. Рабочий комплект должен однозначно показывать, как нагрузки передаются на фундамент, чем связаны элементы, где сохраняется непрерывность утепления и герметичности, а также как инженерные трассы проходят без ослабления каркаса. Если эти решения не закреплены до стройки, их неизбежно принимает монтажник на площадке.
Сначала определите назначение комплекта
Один набор документов может служить для согласования внешнего вида, другой — для расчёта цены, третий — для производства панелей и монтажа. Заказчику нужен именно рабочий комплект, по которому можно заказать материалы, собрать конструкцию, проверить скрытые слои и принять результат.
На титульном листе или в ведомости указывают состав разделов, стадию, дату и версию. Исполнитель должен понимать, какие листы действуют, а какие заменены. Пересланный отдельно новый план первого этажа не считается согласованным изменением всего проекта.
Архитектура должна быть согласована до расчёта
Архитектурная часть фиксирует оси, габариты, отметки, высоты, состав помещений, проёмы, лестницу, форму кровли, фасады и основные отделочные материалы. Эти решения задают пролёты, нагрузки и расположение несущих элементов.
Планы этажей сверяют между собой: стойки верхнего уровня, балки перекрытия и опоры кровли должны иметь понятный путь передачи нагрузки вниз. Большое окно, свободная планировка или второй свет требуют расчётного решения, а не удаления мешающей стойки во время монтажа.
В расчёте задают нормативную базу, свойства материалов, климатические и эксплуатационные нагрузки, сочетания воздействий, расчётную схему и критерии предельных состояний. Проверяют не только прочность, но и устойчивость, прогибы, перемещения и работу соединений.
Заказчику не обязательно разбираться в формулах, но в комплекте должны прослеживаться исходные данные и результаты. Таблица сечений без снегового района, пролётов и класса древесины не позволяет проверить применимость решения.
На планах и схемах отмечают несущие стены, стойки, колонны, балки, ригели, перемычки, элементы жёсткости и опорные зоны. Для каждого уровня должно быть понятно, на что опирается перекрытие и куда передаются нагрузки от кровли.
Особого внимания требуют углы, примыкания внутренних стен, большие проёмы, консоли, террасы, навесы и участки с сосредоточенными нагрузками. В этих местах общая картинка каркаса недостаточна — нужны увеличенные узлы и спецификация крепежа.
Свяжите фундамент и нижнюю обвязку
Проект показывает оси опирания, отметки, выравнивание основания, гидроизоляцию, анкерование, шаг и тип креплений, опорную ширину и защиту древесины от увлажнения. Геометрия фундамента должна совпадать с сеткой каркаса.
Если фундамент проектирует другая организация, между разделами выпускают задание и проверяют реакции. Фраза «фундамент по месту» разрывает расчётную цепочку и создаёт риск локального смятия, смещения анкеров или недостаточного опирания.
Монтажные схемы показывают шаг и направление стоек, составные стойки, верхние и нижние обвязки, перемычки, опоры под балки, блокировки, раскосы или листовую обшивку. Марки элементов должны совпадать со спецификацией.
В зоне проёма указывают конструкцию перемычки, количество опорных стоек, крепление и допустимый зазор для установки окна или двери. Нельзя оставлять монтажнику выбор между «усилить на всякий случай» и «собрать как получится».
Отдельно спроектируйте пространственную жёсткость
Дом должен сопротивляться горизонтальным воздействиям как единая система. Проект определяет панели жёсткости или раскосы, их расположение, граничные элементы, крепление обшивки, анкеровку и передачу усилий между этажами.
Произвольные отверстия и замена листового материала могут разрушить расчётную схему. Поэтому на листах отмечают зоны, где обшивка работает конструктивно, а также тип, шаг и расположение крепежа.
Нужны пролёты, шаг, марки и сечения балок, опоры, обвязочные элементы, перемычки, усиления вокруг лестничного проёма и места тяжёлых перегородок или оборудования. Для составных балок приводят схему совместной работы и крепления.
Отверстия и вырезы показывают заранее. Сантехническая труба не должна появляться в середине балки после того, как инженер и каркасник встретились на готовом перекрытии.
На плане кровли фиксируют уклоны, конёк, ендовы, свесы, водоотвод и зоны снегозадержания. Конструктивные листы показывают стропила или фермы, опоры, связи, узлы карниза и примыкания.
Для сложной формы учитывают снеговые мешки и сосредоточенные реакции. Заводские фермы сопровождаются отдельным расчётом и монтажной схемой; их нельзя подрезать или сверлить без решения проектировщика и изготовителя.
Узлы соединений должны быть исполнимыми
На узле указывают геометрию, материалы, крепёж, расстояния до кромок, порядок сборки и доступ инструмента. Обозначение «по расчёту» без итогового количества и типа крепежа не является рабочим решением.
Нужно проверить, что гвозди, саморезы, болты, пластины и анкеры реально доступны в согласованной спецификации. Замена крепежа по внешнему сходству недопустима: различаются диаметр, длина, материал, защитное покрытие и расчётная работа.
Спецификация древесины должна быть однозначной
Для элементов задают породу или допустимую группу пород, класс прочности или сорт по применимому стандарту, влажность, размеры после обработки и требования к дефектам. Отдельно описывают клеёные, составные и заводские элементы.
Надпись «доска 50 × 150» не определяет фактическое сечение, качество и влажность. Проект и смета должны использовать одну систему размеров, иначе закупленный материал не совпадёт с расчётным.

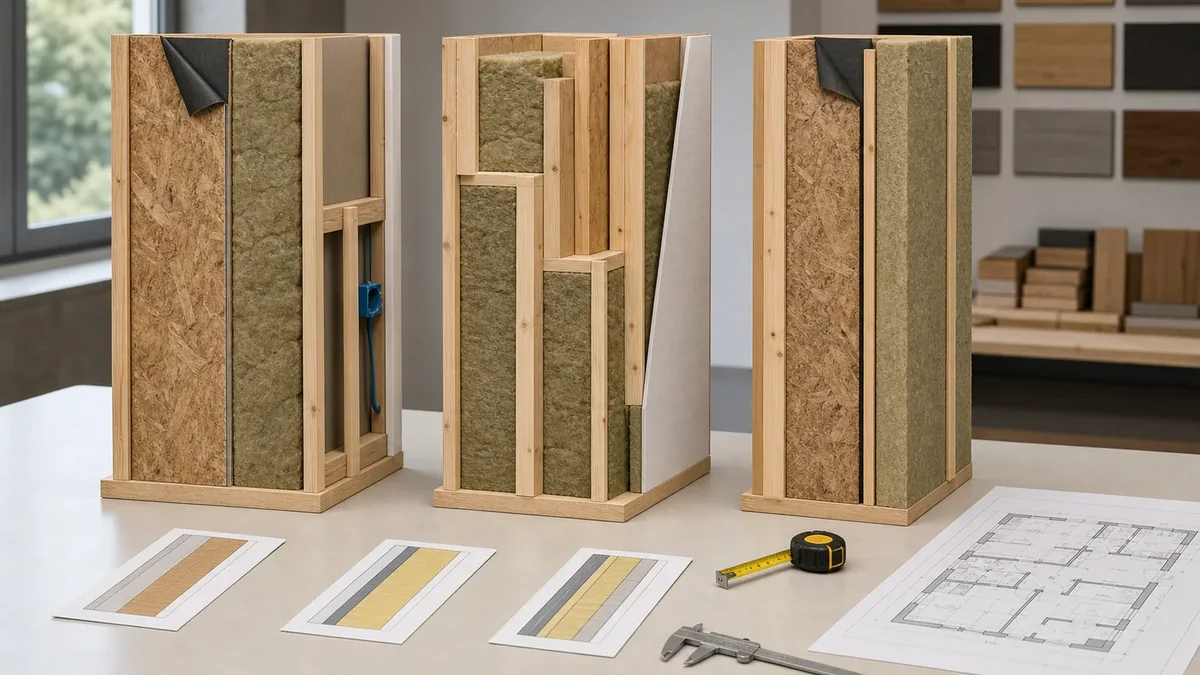

Состав стены показывают слоями и узлами
Ведомость ограждений фиксирует наружную и внутреннюю отделку, ветрозащиту, конструктивную обшивку, утеплитель, паро- и воздухонепроницаемый слой, монтажные зазоры и фасадную подсистему. Для каждого материала указывают назначение, а не только торговое название.
Главная проверка — непрерывность функций. На углах, перекрытиях, цоколе, карнизе и вокруг проёмов должны соединяться утепление, ветрозащита и герметичный контур без необъяснимых разрывов.
Расчёт учитывает климат, режим эксплуатации, неоднородности от стоек и примыканий, воздухопроницаемость и влажностное состояние. Толщину утеплителя нельзя назначать только по привычному региональному шаблону.
Отдельно оценивают мостики холода в ригелях, сдвоенных стойках, углах и местах крепления фасада. Если проект предлагает дополнительный перекрёстный слой утепления, его крепление и сопряжения также показывают на рабочих узлах.
Герметичность проектируют как непрерывную линию
На разрезах и узлах отмечают выбранный воздухонепроницаемый слой и его переходы между стеной, полом, перекрытием, кровлей, окнами и инженерными вводами. Приводят материалы соединения и требования к основанию.
Фраза «проклеить все стыки» недостаточна. Монтажнику нужно видеть, какой стык, чем, на каком этапе и как проверить до закрытия отделкой.
Защиту от влаги рассматривают для строительства и эксплуатации
Проект включает отвод воды от фасада и цоколя, вентиляцию зазоров, примыкания кровли, подоконные и надоконные узлы, защиту торцов и порядок вывода случайной влаги. Учитывают период, когда дом ещё не закрыт кровлей и фасадом.
Для мокрых помещений определяют основание, гидроизоляцию и примыкания. Пароизоляция каркасной стены не заменяет гидроизоляцию душевой зоны.
Пожарные решения должны быть согласованы с конструкцией
В проекте закрепляют требуемые облицовки и их слои, защиту узлов, проходки коммуникаций, расстояния до нагревающегося оборудования и конструкцию противопожарных преград, если они нужны. Любое отверстие в защитной облицовке координируют.
Нельзя переносить камин, дымоход или электрический щит после выпуска каркаса без повторной проверки. Такие изменения затрагивают стойки, закладные, огнезащиту и инженерные расстояния.
Для спален, санузлов, технических помещений и межэтажных перекрытий задают требуемую конструкцию слоёв, развязку облицовок и проходок. Одного заполнения стоек утеплителем обычно недостаточно для решения всех воздушных и ударных шумов.
Особенно важны пути обходной передачи через балки, стойки и инженерные отверстия. Акустический узел должен быть совместим с несущей схемой и пожарной защитой.
Инженерию координируют с каркасом
Сводные планы показывают трассы вентиляции, канализации, водоснабжения, отопления и электрики, размеры отверстий, оборудование и сервисные зоны. Для крупных проходок проектируют обрамление или резервируют шахту.
Нужно разделять допустимые отверстия в ненесущем слое и вмешательство в расчётный элемент. Если трасса конфликтует со стойкой, балкой или связью, меняют проект до монтажа, а не вырезают конструкцию на объекте.
Закладные и крепления тяжёлых предметов планируют заранее
Кухонные шкафы, сантехника, бойлеры, фасадное оборудование, навесы и лестничные ограждения требуют опор и закладных. Их положение связывают с архитектурой и инженерными планами.
В проекте указывают материал, размер, крепление и отметку закладной. Фотография скрытого каркаса полезна для эксплуатации, но не заменяет рабочую схему.
Составьте ведомость контрольных точек
До закрытия конструкций принимают основание и анкеры, геометрию каркаса, соединения, панели жёсткости, инженерные отверстия, утепление, герметичный слой и защитные облицовки. Для каждой точки определяют ответственного, документ и допустимое отклонение.
Проект должен позволять сопоставить фактический результат с требованием. Если критерий выражен словами «ровно» или «надёжно», объективная приёмка невозможна.
Включите требования к временной устойчивости и защите
Каркас во время сборки работает иначе, чем завершённый дом. В проекте производства или монтажной схеме задают последовательность, временные связи, условия снятия подпорок, защиту от ветра и осадков.
Особенно это важно для высоких стен, больших проёмов, ферм и панелей. Постоянная обшивка не может считаться работающей до установки предусмотренного крепежа.
В ведомостях перечисляют древесину, листовые материалы, балки, мембраны, утеплитель, крепёж и металлические детали с единицами измерения и количеством. Марка на плане должна однозначно вести к позиции.
Допускают обоснованный запас на раскрой и монтаж, но не скрывают им неопределённость проекта. Если количество невозможно посчитать, значит часть решений ещё не выпущена.
Оформите порядок изменений
Каждая правка получает номер, дату, перечень изменённых листов и влияние на смежные разделы. Конструктор проверяет изменения, затрагивающие нагрузки, отверстия, опоры и жёсткость; архитекторы и инженеры обновляют свои части.
На площадке должна находиться актуальная версия. Старые листы маркируют как отменённые, чтобы бригада не продолжала работу по сохранённой распечатке.
| Раздел | Что должно быть видно | Что проверяет заказчик |
|---|---|---|
| Архитектура | Оси, размеры, уровни, проёмы, кровля | Соответствие согласованной планировке |
| Расчёт | Нагрузки, схема, материалы, проверки | Привязку к участку и архитектуре |
| Каркас | Стойки, балки, связи, перемычки, крепёж | Однозначность монтажа и маркировки |
| Оболочка | Слои, герметичность, тепло- и влагозащита | Непрерывность на всех примыканиях |
| Инженерия | Трассы, отверстия, шахты, оборудование | Отсутствие конфликтов с каркасом |
| Спецификации | Материал, качество, количество, единицы | Совпадение с чертежами и сметой |
| Контроль | Скрытые этапы, критерии, фиксация | Возможность объективной приёмки |
Проведите междисциплинарную проверку до выдачи в работу
Архитектор, конструктор, инженеры и поставщик каркаса сверяют модели или планы по единому перечню коллизий. Проверяют оси, отметки, проёмы, лестницу, оборудование, трассы, закладные, фасад и кровлю.
Результат оформляют протоколом: проблема, решение, ответственный, срок и изменённый лист. Устная договорённость не закрывает коллизию, пока она не отражена в действующей документации.
Нормативные ориентиры
- СП 64.13330.2017 «Деревянные конструкции» — расчёт деревянных элементов, соединений и конструктивные требования.
- СП 20.13330.2016 «Нагрузки и воздействия» — назначение нагрузок, сочетаний, прогибов и перемещений.
- СП 50.13330.2024 «Тепловая защита зданий» — расчёт и контроль тепловой оболочки.
- СП 51.13330.2011 «Защита от шума» — требования к звукоизоляции помещений и ограждений.
- СП 2.13130.2020 «Обеспечение огнестойкости объектов защиты» — проектные требования к огнестойкости и противопожарным решениям.
- СП 55.13330.2016 «Дома жилые одноквартирные» — общие требования к проектированию одноквартирных домов.
