Размер ленточного фундамента нельзя надёжно получить из этажности и материала стен. Для расчёта нужны схема передачи нагрузок, инженерно-геологическая модель, вода, рельеф, отметки подземной части и конструктивные требования. Не менее важны вводы сетей, соседние объекты и технология выполнения. Если исходные данные неполны, точные цифры в чертеже создают лишь видимость расчёта.
Сформулируйте расчётную задачу
Проектировщик должен знать, что требуется получить: фундамент без подвала, стены подземного этажа, цоколь на склоне или основание для будущей пристройки. Указывают стадию проекта и ожидаемый комплект чертежей.
Фраза «посчитать ленту» не определяет границы конструкции и ответственности.
Передайте актуальный архитектурный проект
Нужны планы этажей, разрезы, фасады, отметки, высоты, состав помещений и кровля. Архитектура должна иметь версию и дату. Изменение проёма или лестницы может переместить несущую стену и нагрузку.
Эскиз из каталога полезен для обсуждения, но не содержит достаточной конструктивной информации.
Определите несущую схему
На планах выделяют несущие и ненесущие стены, колонны, балки, направления работы перекрытий и опирание кровли. Для каждой линии показывают, откуда приходит нагрузка.
Лента под перегородкой и фундамент под тяжёлой внутренней стеной могут выглядеть одинаково на архитектурном плане, но решают разные задачи.
Соберите постоянные нагрузки
Учитывают собственный вес стен, перекрытий, кровли, лестниц, отделочных слоёв, инженерного оборудования и самого фундамента. Материалы задают характеристиками и фактической толщиной.
Названия «газобетон» или «монолитное перекрытие» без плотности, геометрии и схемы опирания недостаточны.
Нужны полезные нагрузки помещений, снег, ветер, оборудование, складирование и другие воздействия, применимые к объекту. Учитывают сочетания и возможную неравномерность.
Тяжёлая печь, камин, ванна, резервуар или архив требуют отдельной привязки, если создают заметную локальную нагрузку.
Мансарда, пристройка, изменение кровли или тяжёлое оборудование учитываются только при сформулированном сценарии. Запас «на всякий случай» должен иметь конкретную нагрузку и конструктивную схему.
Неопределённый запас часто приводит к лишнему расходу, не гарантируя возможность любой реконструкции.
Получите инженерно-геологические изыскания
Отчёт должен описывать слои, их мощность, состояние, физико-механические характеристики, неоднородность, просадочность, набухание, органические включения и насыпные грунты. Глубина и расположение выработок соответствуют зоне влияния фундамента.
Данные соседнего участка применимы только после профессиональной оценки, а не по факту близкого адреса.
Постройте расчётную модель основания
Из отчёта выбирают расчётные характеристики и границы инженерно-геологических элементов. Проверяют, какие слои будут под разными участками ленты и насколько меняется их мощность.
Модель должна объяснять не только несущую способность, но и абсолютные и относительные деформации.
Для отчёта фиксируют дату, исполнителя, координаты выработок, методы испытаний и область покрытия. После значительной планировки, подсыпки, утечки или длительного перерыва часть данных может потребовать уточнения.
Наличие печати не отвечает на вопрос, исследован ли именно расчётный слой под проектной лентой. Проектировщик отмечает ограничения источника и необходимость дополнительных работ.
Зафиксируйте подземную воду
Нужны наблюдённые уровни, сезонный прогноз, условия питания, возможная агрессивность и напор. Вода влияет на свойства грунта, производство работ, гидроизоляцию и морозное воздействие.
Отсутствие воды в скважине летом не доказывает сухие условия круглый год.
Передайте топографию и посадку дома
Актуальная съёмка показывает рельеф, существующие сооружения, дороги, деревья и сети. Дом привязывают в одной координатной и высотной системе с проектным нулём.
Без рельефа невозможно обоснованно назначить ступени, высоту цоколя и объём земляных работ.
Согласуйте отметки пола и земли
Указывают уровень чистого пола, планировочные отметки, высоту цоколя, подошву, подготовку и пол подвала. Их связывают с входом, подъездом, отмосткой и наружным водоотводом.
Ошибка в исходной отметке меняет глубину, давление грунта, лестницы и подключения сетей.
Опишите подвал и подполье
Для подвала нужны назначение, высота, температурный режим, влажностные требования, проёмы, лестница и внутренние стены. Если подполье неэксплуатируемое, задают вентиляцию и доступ.
Подземное помещение влияет на расчёт стены и гидрозащиту, а не только на глубину выемки.
Нужны толщина, плотность, прочность, армирование кладки, связи, перемычки и допустимые деформации. Для каркасной схемы передают шаг стоек и опорные узлы.
Чувствительность надземной части к неравномерной осадке входит в общую оценку основания.
Передайте характеристики бетона и арматуры
Классы, защитный слой, требования по трещиностойкости и среде назначаются проектом. Учитывают доступность материалов и технологию укладки, но не подменяют расчёт тем, что есть на складе.
Замена класса или диаметра требует проверки, даже если суммарная масса кажется одинаковой.

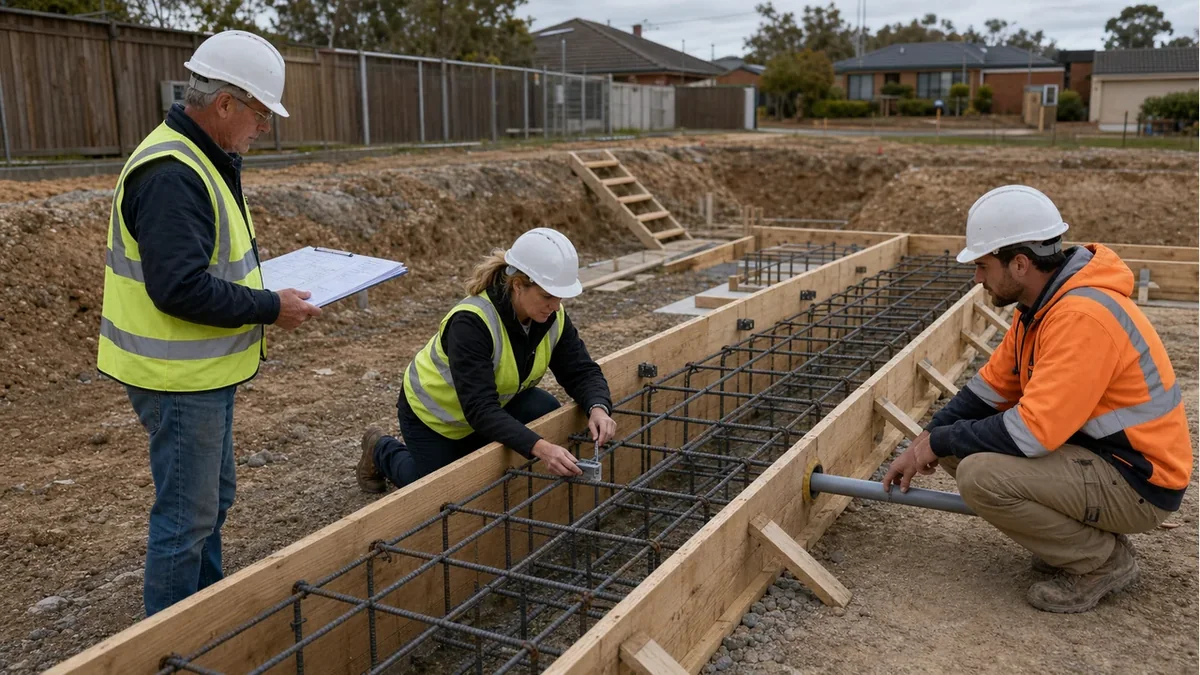

Нанесите инженерные вводы
Канализация, вода, электричество, газ, связь, дренаж и резервные гильзы привязываются по плану и высоте. Указывают диаметр, уклон, способ герметизации и доступ для монтажа.
Позднее отверстие может пересечь рабочую арматуру или оказаться ниже допустимой отметки наружной сети.
Состав слоёв, отметка, нагрузки, утепление, засыпка и деформационные швы должны быть согласованы с лентой. Отдельно определяют опирание пола и внутренних перегородок.
Осадка плохо уплотнённой засыпки не должна ошибочно приписываться фундаменту.
Учтите соседние здания и границы
Положение, тип и глубина соседних фундаментов, подпорные стены, дороги и границы участка влияют на котлован и последовательность. При близости может понадобиться обследование и расчёт влияния.
Проект фундамента должен быть выполним без самовольного выхода на соседнюю территорию.
Подземные линии, охранные зоны, сервитуты и красные линии наносят с источником и статусом. Неизвестную глубину отмечают как неопределённость и предусматривают уточнение.
Сеть может ограничить ширину подошвы, котлован и размещение дренажа.
Используют применимые данные по промерзанию, снегу, температуре и эксплуатации здания. Важно, будет ли дом постоянно отапливаться или возможны длительные холодные периоды.
Расчётное морозное воздействие зависит не от региона в общем, а от грунта, воды и теплового режима.
Опишите технологические ограничения
Нужны доступ техники, возможность бетонирования, сезон, этапность, рабочие проходы и допустимая длительность открытого котлована. Они влияют на швы, участки бетонирования и временные состояния.
Конструкция, которую невозможно качественно выполнить на участке, не становится хорошей от точного расчёта.
| Блок данных | Минимальное содержание | На что влияет | Риск отсутствия |
|---|---|---|---|
| Дом | Планы, разрезы, несущая схема, нагрузки | Усилия и геометрия ленты | Фундамент не соответствует зданию |
| Грунт | Слои, характеристики, неоднородность | Подошва и деформации | Осадка или лишний расход |
| Вода и климат | Уровни, прогноз, промерзание, режим дома | Глубина и защита | Замачивание и пучение |
| Участок | Топография, посадка, соседи, сети | Ступени и выполнимость | Конфликт с окружением |
| Подземная часть | Подвал, полы, вводы, дренаж | Стены, узлы и отметки | Переделки после бетонирования |
| Производство | Доступ, сезон, материалы, контроль | Этапность и швы | Невыполнимая технология |
Составьте ведомость нагрузок по участкам
Полезно свести для каждой наружной и внутренней линии постоянные, временные и особые воздействия с указанием источника. Отдельно показывают углы, пересечения, опоры балок, лестницы и тяжёлое оборудование.
Такая ведомость позволяет проверить передачу усилий от кровли до основания и увидеть место, где архитектурное изменение ещё не попало в конструктивную модель.
Управляйте версиями
Архитектура, конструктив, геология и сети должны иметь идентификаторы и даты. Изменение исходных данных сопровождают перечнем затронутых расчётов и листов.
Пересылка нового плана без отмены старого создаёт риск построить фундамент по смешанному комплекту.
Ведите реестр неопределённостей
Если точная трасса сети, уровень воды или будущая нагрузка неизвестны, фиксируют допущение, влияние, способ проверки и крайний срок уточнения. Неопределённость не должна незаметно превращаться в факт.
Для критичного параметра назначают резервный вариант, но не закладывают бесконечный запас во все сечения.
Проектировщик сверяет единицы, координаты, отметки, согласованность планов и полноту нагрузок. Контрольные суммы и несколько ручных проверок помогают обнаружить ошибку модели.
Красиво оформленный отчёт не гарантирует, что скважины находятся у проектного дома или что архитектура актуальна.
Архитектор сообщает об изменении планировки, конструктор — о влиянии на расчёт, инженер по сетям — о новых вводах, заказчик — о функциональных нагрузках. Координатор проекта ведёт общий перечень актуальных исходников.
Без ответственного изменения остаются в переписке и достигают проектировщика фундамента уже после бетонирования.
Требования к исходным инженерным данным связаны с СП 47.13330.2016. Основания рассчитывают по СП 22.13330.2016, железобетонную ленту — по СП 63.13330.2018. Проверяют применимость и действующие изменения.
Полный состав исходных данных уточняет проектировщик по объекту, заданию и выбранной расчётной модели.
Расчёт можно начинать, если
- архитектура и несущая схема имеют актуальную версию;
- нагрузки собраны до линии каждого фундамента;
- геология охватывает пятно и глубину влияния;
- уровень и прогноз воды подтверждены;
- дом посажен в координатах и отметках;
- подвал, цоколь и полы описаны конструктивно;
- вводы и наружные сети привязаны;
- учтены соседи, границы и ограничения;
- технология выполнима на реальной площадке;
- допущения зафиксированы и имеют план уточнения.
Хороший расчёт начинается не с формулы ширины подошвы, а с согласованной модели дома и участка. Когда нагрузки, грунт, вода, отметки и конструктивные узлы описывают один объект, проектировщик может обосновать геометрию ленты и показать, какие условия обеспечат её работу.
