Перекрытие и лестницу нельзя монтировать как две независимые работы. Проём разрывает несущую систему, площадки передают сосредоточенные нагрузки, а окончательная геометрия ступеней зависит от отметок полов. Поэтому работы ведут короткими контролируемыми этапами: принимают опоры, обеспечивают временную устойчивость, собирают перекрытие и обрамление, проверяют скрытые узлы, устраивают настил или плиту, выполняют контрольный обмер и только затем изготавливают или устанавливают лестницу. Ниже — порядок, который применяют с уточнением под дерево, железобетон, сталь и конкретный проект.
Назначьте ответственных до начала работ
Должны быть определены руководитель монтажа, ответственный за геодезические измерения, входной контроль, сварку или бетонирование в применимом объёме и приёмку скрытых работ. Один специалист может совмещать роли, но каждая проверка получает конкретного исполнителя.
Отдельно устанавливают, кто имеет право согласовывать отклонения. Монтажник не должен менять сечение, армирование, опору или размер проёма устным решением на площадке.
Выдайте один актуальный рабочий комплект
До поставки проверяют планы перекрытия, разрез лестницы, узлы проёма, спецификации, инженерные проходки, монтажную последовательность и версии листов. Старые распечатки изымают.
Если изготовитель выпускает собственные чертежи, их согласуют с проектировщиком дома. Границы ответственности и исходные усилия должны быть видны в документах.
Проектировщик или ответственный инженер объясняет несущую схему, критические узлы, временные состояния, запретные отверстия и точки остановки. Лестничная компания, строители и инженерные специалисты сверяют свои трассы и закладные.
Вопросы фиксируют протоколом. Фраза «разберёмся при монтаже» означает, что проект ещё не готов к выполнению.
Подготовьте безопасную площадку
Нужны подъезд, разгрузка, ровные подкладки, освещение, электроснабжение, безопасные проходы и защита от осадков. Зоны подъёма и временного складирования не должны перегружать уже смонтированные элементы.
Открытые края и проёмы ограждают сразу после появления опасности. Временный настил рассчитывают и закрепляют; случайные щиты и незакреплённые доски рабочей площадкой не являются.
Проверяют оси, отметки, геометрию стен и колонн, ширину опирания, закладные, анкеры и состояние поверхности. Результат сравнивают с проектом, а не только между соседними точками.
Отклонение основания нельзя компенсировать случайными щепками, обломками плитки или толстым слоем раствора без проектного решения. Способ выравнивания должен сохранять передачу нагрузки.
Сверьте лестничный проём до раскладки элементов
На опоры переносят оси, контур проёма, край площадки и контрольные отметки. Диагонали и привязки проверяют независимо. Ошибка в начале изменит длину балок, армирование и свободную высоту лестницы.
Если архитектурный и конструктивный планы не совпадают, работы останавливают. Нельзя выбрать среднее положение на глаз.
Сверяют марки, размеры, класс или сорт, сопроводительные документы и отсутствие повреждений. Для древесины важны влажность, сечение и дефекты; для стали — профиль, класс, геометрия и защита; для арматуры — класс, диаметр и состояние.
Крепёж, соединители, закладные и химические составы проверяют так же, как основные элементы. Внешне похожий аналог не считается допустимой заменой.
Деревянные элементы хранят над грунтом на ровных подкладках, защищают сверху и вентилируют. Сталь не оставляют в воде и защищают обработанные поверхности. Арматуру разделяют по маркам и диаметрам.
Пакеты размещают в порядке монтажа и в пределах допустимой нагрузки на основание. Перекладывание тяжёлых элементов через готовый проём повышает риск повреждения и несчастного случая.
До монтажа определяют места стоек, подмостей, раскосов и монтажных связей. Проверяют основание под временными опорами и невозможность их случайного смещения.
Временные элементы снимают только после достижения предусмотренной проектом пространственной работы и разрешения ответственного специалиста. Календарный срок сам по себе не является основанием.
Балкам задают правильную ориентацию, шаг, длину и положение относительно проёма. Проверяют опирание, торцевые зазоры, крепление и отсутствие самовольных вырезов.
Составные и обвязочные элементы собирают по проектной схеме соединителей. Простое соседство двух досок не создаёт совместную работу без рассчитанного крепления.
Прерванные балки передают нагрузку на поперечные элементы, а те — на крайние балки или опоры. Монтаж ведут в порядке, сохраняющем устойчивость и доступ к соединениям.
До настила принимают число соединителей, расстояния до кромок, опирание и сплачивание. После закрытия проверить эти места без разборки будет невозможно.
Блокировки, распорки и обвязки удерживают элементы от смещения и потери устойчивости, распределяют нагрузки и поддерживают края настила. Их ставят в проектных местах до передачи значительной нагрузки.
Нельзя убирать распорку ради трубы или светильника. Конфликт передают проектировщику и инженеру соответствующей системы.
Настил монтируйте по утверждённой схеме
Листы располагают заданной стороной и направлением, соблюдают стыки, зазоры, клей и крепёж, если они предусмотрены. Кромки должны иметь требуемую опору.
Если настил участвует в работе горизонтального диска, изменение толщины, ориентации или шага крепежа меняет несущую схему. Такой слой не является только черновым полом.
Инженерные отверстия выполняйте после разметки трасс
Сначала на конструкцию переносят согласованные маршруты и разрешённые зоны отверстий. Затем ответственный специалист проверяет, что несколько подрядчиков не выбрали одну и ту же балку.
Отверстие вне разрешённой зоны не сверлят «с уменьшенным диаметром». Получают новое решение и фиксируют изменение.
Для монолита сначала принимают опалубку
Проверяют устойчивость, стойки, раскрепление, отметки, толщину плиты, контур проёма, герметичность и выпуск опалубки. Под временными стойками должно быть надёжное основание.
Лестничный проём и кромки формируют до армирования. Поздняя вставка короба может сместить стержни или уменьшить сечение.
Армирование принимают до бетонирования
Сверяют диаметры, шаг, положение верхней и нижней арматуры, дополнительные стержни у опор и проёма, анкеровку, нахлёсты, закладные и защитный слой. Каркас должен сохранять положение при ходьбе и подаче смеси.
Фотографии делают с привязкой к осям и масштабом. Общий кадр сверху не показывает защитный слой и узел кромки.
Заранее определяют поставку, резерв оборудования, допустимые рабочие швы, порядок укладки и уплотнения, контроль смеси и уход. Нагрузку на опалубку распределяют равномерно.
Арматуру и закладные не сдвигают вибратором или шлангом насоса. Изменения фиксируют до того, как бетон скроет конструкцию.
После укладки поддерживают требуемые температурно-влажностные условия и защищают поверхность. Снятие боковых форм, стоек и передача монтажной нагрузки выполняются по проектным и технологическим условиям.
Внешне твёрдая поверхность не доказывает достижение необходимой прочности. Решение подтверждают установленным контролем, а не числом прошедших дней по привычке.
Сборные плиты монтируйте по раскладке
До подъёма проверяют марки, опоры, растворную постель или другие предусмотренные слои, строповку и последовательность. Плиту устанавливают в проектное положение без опасного перемещения над людьми.
После монтажа принимают глубину опирания, положение, швы, анкеровку, монолитные участки и лестничный проём. Резать плиту ради исправления раскладки нельзя.
Стальные балки монтируйте с временным закреплением
Проверяют марки, ориентацию, отметки опор, опорные плиты и состояние защитного покрытия. Элемент закрепляют от смещения и потери устойчивости до освобождения строп.
Болты, сварные соединения, рёбра и опорные узлы принимают по проекту и технологическим требованиям. Случайная прихватка не заменяет постоянное соединение.
В узлах дерева со сталью, бетона со сталью и сборных элементов с монолитом проверяют опирание, соединители, защиту, разделительные слои и разные монтажные допуски.
Нельзя считать, что каждый подрядчик отвечает только за свой материал: безопасность определяется общей передачей усилий через стык.
Измеряют оси, пролёты, отметки, плоскостность, положение проёма и его диагонали. Результаты записывают до устройства слоёв пола и потолка.
Отклонения сравнивают с проектными допусками. Если они влияют на лестницу или отделку, способ исправления разрабатывают до продолжения работ.

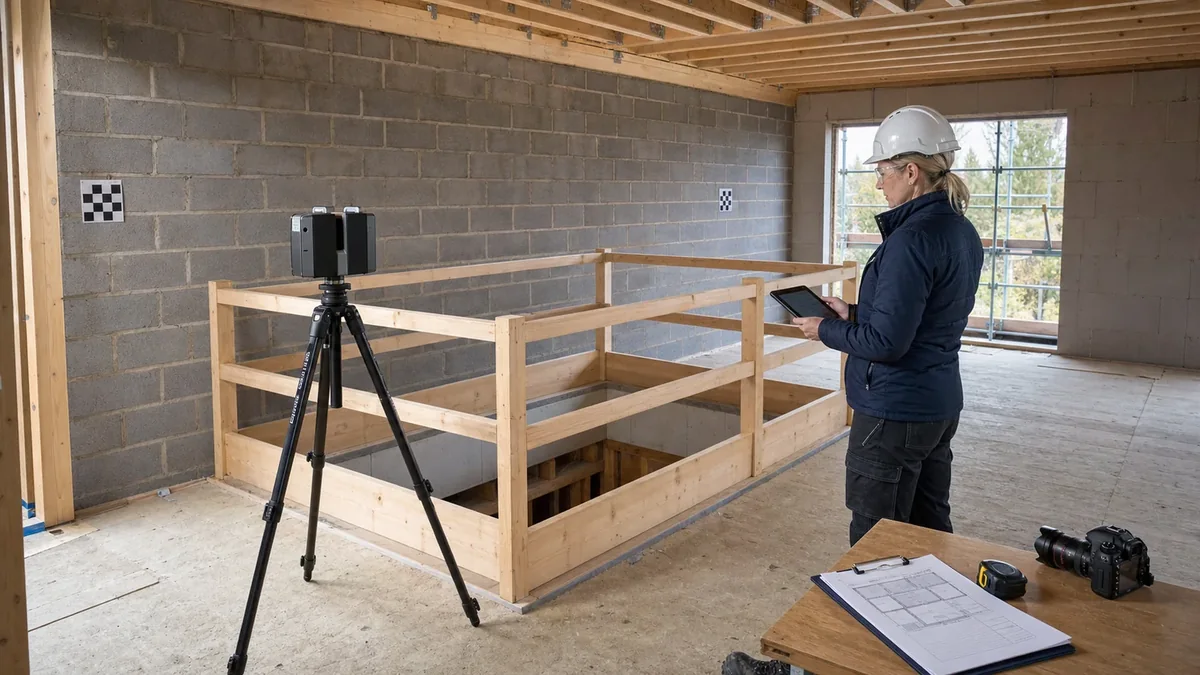

Оградите проём сразу и непрерывно
Ограждение ставят вокруг открытого проёма и сохраняют до установки постоянной защиты. Оно должно быть устойчивым, не создавать новых препятствий и не сниматься ради кратковременной подачи материалов без альтернативных мер.
Временный доступ между этажами устраивают отдельным безопасным решением. Использовать балки или незакреплённую приставную лестницу как постоянный маршрут нельзя.
До закрытия конструкций устанавливают опорные детали, усиления и закладные в проектных местах. Проверяют их отметки, ориентацию, крепление и доступ для последующего монтажа.
Если чистовая лестница появится через несколько месяцев, закладные маркируют и фиксируют на исполнительной схеме с фотографиями.
Устройте слои пола без потери контрольных отметок
После приёмки несущей системы выполняют звукоизоляцию, стяжки или сухие слои по проекту. Перед каждым закрытием проверяют влажность, проходки, примыкания и отсутствие звуковых мостиков.
Чистовые отметки у лестницы контролируют отдельно. Несогласованное увеличение стяжки меняет высоту крайних ступеней.
Выполните контрольный обмер перед изготовлением лестницы
Измеряют фактическую высоту между чистовыми или однозначно заданными проектными уровнями, длину и ширину проёма, диагонали, положение опор и свободное пространство. Точки измерений отмечают на схеме.
Если данные выходят за допуски, сначала исправляют конструкцию или корректируют проект. Изготовитель не должен скрывать ошибку неравными ступенями.
Соберите лестницу на подготовленных опорах
До подъёма проверяют марки элементов, геометрию, комплектность соединений и массу. Опоры очищают и сверяют по отметкам. Монтажные стыки располагают там, где указано проектом.
Каждый марш временно закрепляют до образования постоянной системы. Нельзя нагружать лестницу переносом материалов до завершения узлов и разрешения ответственного специалиста.
Если марш бетонируют одновременно с плитой, общий каркас и рабочий шов выполняют по проекту. При раздельном бетонировании заранее устраивают выпуски, закладные или иной рассчитанный узел.
Опалубка ступеней должна удерживать геометрию и нагрузку смеси. До бетонирования проверяют все подъёмы, площадки, защитный слой и сопряжение с чистыми полами.
Установите ограждение на рассчитанное основание
Стойки и поручни крепят к закладным или несущим деталям, а не только к облицовке. Проверяют высоту, непрерывность, заполнение, жёсткость и примыкания.
Отверстия для крепежа не должны повреждать рабочую арматуру, край деревянного элемента или защиту стали. Скрытые крепления принимают до декоративных накладок.
До облицовки ступеней измеряют высоты подъёмов, проступи, ширину и плоскость площадок. Толщину клея, покрытия и подложек учитывают в конечной геометрии.
Отделка не должна маскировать различие ступеней или незаполненный опорный узел. Причину отклонения исправляют в конструкции.
| Этап | Условие перехода дальше | Что нельзя скрывать |
|---|---|---|
| Опоры | Оси, отметки, закладные и ширина опирания приняты | Неисправленные отклонения основания |
| Несущая система | Марки, сечения, опирания, связи и геометрия подтверждены | Самовольные вырезы и незакреплённые элементы |
| Проём | Обрамление, соединения, армирование и размеры приняты | Непроверенные скрытые узлы |
| Настил или плита | Крепёж, бетон или сборные стыки соответствуют проекту | Влажные, повреждённые или непринятые зоны |
| Слои пола | Проходки, акустика и отметки проверены | Изменение высоты без координации лестницы |
| Лестница | Контрольный обмер и опоры подтверждены | Неравные ступени и временные крепления |
| Ограждение | Закладные, крепления и жёсткость приняты | Крепёж только в отделочный слой |
Проведите итоговую приёмку по измеряемым параметрам
Проверяют геометрию перекрытия, проём, опоры, видимые соединения, отсутствие недопустимых повреждений, ступени, свободную высоту, площадки и ограждение. При необходимости выполняют предусмотренные проектом испытания или измерения.
Замечания получают место, фотографию, ответственного и срок устранения. После исправления проверяют не только внешний вид, но и причину.
В него включают актуальные рабочие чертежи, согласованные изменения, документы на материалы, акты и фотографии скрытых работ, результаты измерений, исполнительную схему закладных и ограничения на будущие отверстия и нагрузки.
Этот архив нужен для ремонта, установки оборудования и диагностики. Без него любое позднее сверление у лестничного проёма превращается в риск.
Нормативные ориентиры
- СП 48.13330.2019 «Организация строительства» — организация работ, строительный контроль и исполнительная документация.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» — производство и приёмка бетонных, железобетонных, стальных и иных конструктивных работ в пределах документа.
- ГОСТ Р 58945-2020 «Правила выполнения измерений параметров зданий и сооружений» — геометрический контроль при выполнении и приёмке работ.
- СП 64.13330.2017 «Деревянные конструкции» — требования к деревянным элементам и соединениям.
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» — требования к железобетонным элементам.
- СП 16.13330.2017 «Стальные конструкции» — расчётные и конструктивные требования к стальным элементам и соединениям.
