Рабочий проект герметичного контура должен позволять исполнителю пройти одной непрерывной линией вокруг отапливаемого объёма и в каждом месте понять: какой слой ограничивает движение воздуха, к чему он присоединяется, чем выполняется соединение и когда его проверяют. Общей надписи «пароизоляция с проклейкой» недостаточно. Без планов, разрезов, узлов и последовательности работ основные ошибки неизбежно остаются на усмотрение монтажников.
Проект начинается с единой легенды
На первом листе задают условное обозначение воздушного барьера и используют его одинаково во всём комплекте. Удобна контрастная линия, которая не совпадает с обозначением теплоизоляции, гидроизоляции или парорегулирующего слоя. Если один материал выполняет несколько функций, это указывают в примечании, но линии всё равно не смешивают.
В легенде перечисляют основные материалы барьера по типам конструкций и дают ссылки на узлы переходов. Исполнитель не должен угадывать, является ли нужным слоем штукатурка, мембрана, железобетон или плитная обшивка.
Проведите линию на каждом плане и разрезе. Общий разрез подтверждает замкнутость контура по высоте, но не показывает все эркеры, шахты и пристройки. Поэтому линию наносят на планы каждого уровня, план кровли и характерные разрезы. На границе отапливаемого и холодного помещения слой выделяют особенно явно.
Проверку выполняют как трассировку: начинают в выбранной точке и без скачков возвращаются к ней. Любое место, где линия исчезает, раздваивается или перескакивает через конструкцию, требует отдельного решения.
Составьте матрицу основных слоёв. Для каждого типа ограждения в таблице указывают основной воздушный барьер, основание, способ соединения и ответственного исполнителя. Например, по каменной стене это может быть внутренняя штукатурка, по монолитному перекрытию — бетон с герметизированными вводами, по скату — защищённая мембрана.
Матрица не заменяет чертёж, но выявляет противоречия. Если в одной строке указана мембрана по стене, а на узле окно соединяется со штукатуркой, проектировщик должен показать переход между ними.
| Лист проекта | Что должен показывать | Недопустимая неопределённость | Контрольный результат |
|---|---|---|---|
| Планы и разрезы | Замкнутую линию и границы тёплого объёма | Разрыв линии в пристройке, чердаке или цоколе | Контур прослеживается без скачков |
| Узлы | Основания, нахлёсты, геометрию и движение | Фраза «герметизировать по месту» | Соединение можно выполнить и осмотреть |
| Спецификация | Материалы, праймеры, ленты, манжеты | Только название основной мембраны | Полная совместимая система |
| План контроля | Скрытые этапы, фото и испытания | Единственная проверка после отделки | Дефекты доступны для ремонта |
Разработайте переход фундамента к стене
В нижнем узле сходятся бетон, кладка, гидроизоляция, утепление, стяжка и внутренняя отделка. Проект показывает, какой слой пола или фундамента является воздухонепроницаемым и как он соединяется со стеновым барьером до установки плинтуса и кухонной мебели.
Учитывают неровность бетона, капиллярную влагу, допустимость праймера и защиту соединения при устройстве стяжки. Лента, приклеенная к пыльной кромке после завершения всех мокрых работ, не является надёжным проектным решением.
Покажите примыкание стены к перекрытию
В монолитном доме сплошная плита может связать барьеры этажей, если проходки и швы обработаны. В каркасной или балочной конструкции край перекрытия часто разрывает плоскость стены. Узел должен позволять соединить материалы до монтажа настила и зашивки.
Особенно подробно показывают балки, которые входят в наружную стену, и скрытые полости за поясами перекрытий. Попытка обойти каждую балку обрезками мембраны на месте создаёт десятки сложных углов.
Узел стены и кровли проектируют до стропил
Мауэрлат, стропильные ноги, затяжки и внутренние перегородки могут перекрыть доступ к линии контура. На чертеже показывают, где заранее оставить полосу мембраны или подготовить штукатурное основание, чтобы позднее связать стену со скатом или чердачным перекрытием.
Если тёплый объём заканчивается по потолку верхнего этажа, воздушный барьер не должен случайно уходить по скатам холодного чердака. Если предусмотрена мансарда, наоборот, линия проходит по утеплённой кровле и фронтонам.
Углы и изменения плоскости требуют развёртки
Внутренний угол, эркер, слуховое окно и ступенчатая стена выглядят просто на плане, но создают несколько взаимных переходов. Для сложного места выполняют увеличенный узел, а при необходимости аксонометрию или последовательность операций.
Чертёж показывает запас гибкого материала, положение жёсткой опоры и направление нахлёстов. Монтажнику не приходится разрезать полотно в углу и закрывать образовавшееся отверстие случайной заплатой.
Окно связывают с конкретным слоем стены
Узел проёма включает верх, низ и обе боковые стороны. На нём задают положение рамы, монтажный зазор, крепление, внутренний воздухонепроницаемый слой и его переход к штукатурке, мембране или плите стены. Подоконник и откос не должны закрывать соединение до проверки.
Для нижнего узла учитывают опорные элементы и водоотвод, а для верхнего — возможную деформацию и защиту от наружной воды. Один типовой фрагмент неприменим ко всем проёмам, если отличаются стены, рамы или положение в утеплении.
Двери, ворота и люки выделяют отдельно. Наружная дверь испытывает удары, перемещение порога и более высокие нагрузки, чем окно. Порог связывают с барьером пола и защищают от воды и механического повреждения. У раздвижной системы учитывают дренаж и большой монтажный зазор.
Чердачный люк, дверь в гараж и техническая ревизия имеют собственный притвор и рамное примыкание. Если они находятся на границе тёплого объёма, проект задаёт уплотнение, прижим и способ проверки.
Каждая проходка получает типовой номер
Ведомость проходок связывают с планами инженерных систем. Для круглого кабеля или трубы назначают подходящую манжету, для группы коммуникаций — гильзу или фланец, для прямоугольного воздуховода — рамное соединение. На узле указаны размеры и материал основания.
Типовой номер работает только в пределах заданных условий. Если диаметр, температура или перемещение отличаются, нужна другая деталь. Запасные вводы проектируют сразу и герметично закрывают до использования.
Горячие и огнестойкие проходы не объединяют с обычными. Дымоход, печная труба и проход через противопожарную преграду требуют сертифицированных решений и безопасных расстояний. Проект герметичного контура показывает границу сопряжения, но не заменяет профильный расчёт пожарной безопасности и дымоудаления.
Обычную мембрану нельзя подводить вплотную к горячему элементу только ради непрерывности линии. Негорючая переходная зона должна одновременно выполнять требования к температуре, огнестойкости и ограничению утечки воздуха.
Учитывайте деформации и допуски
Древесина меняет размеры при высыхании, длинная рама расширяется от температуры, а разные части здания могут оседать неравномерно. В проекте задают, где соединение должно быть жёстким, а где необходим запас мембраны, петля или эластичный шов.
Размеры узла включают реальный диапазон строительных отклонений. Деталь, работающая только при идеально ровном зазоре 10 мм, не годится, если проём допускает значительно больший разброс. Для критического места предусматривают способ корректировки без нарушения системы.

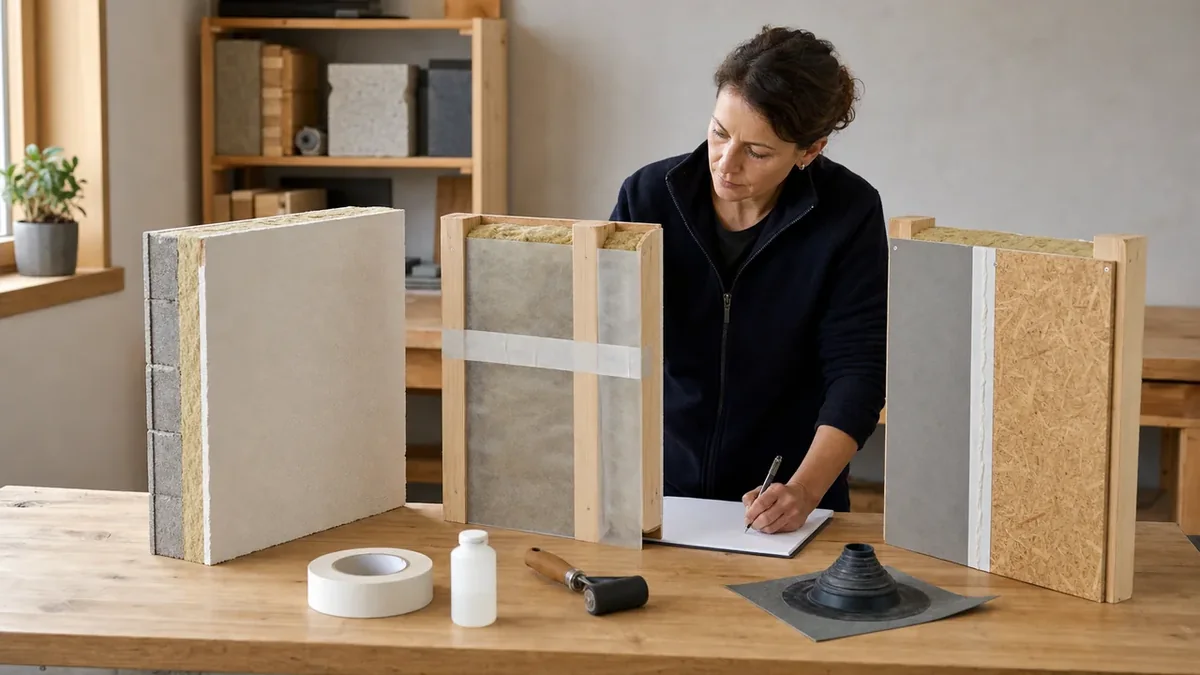

Спецификация должна содержать всю систему
Помимо основного полотна или плиты, перечисляют ленты для разных оснований, праймеры, герметики, опорные шнуры, манжеты, фасонные углы и средства временной защиты. Указывают допустимые аналоги через требуемые свойства и документированную совместимость.
Отдельно фиксируют условия хранения, минимальную температуру нанесения и предельный срок открытого воздействия. Это позволяет планировать закупку и не использовать материал, который замёрз, загрязнился или слишком долго находился под солнцем.
Покажите подготовку каждого основания. На узлах и в общих требованиях указывают очистку, выравнивание, сушку и грунтование. Для пористой кладки может потребоваться штукатурная полоса, для шероховатого бетона — ремонт раковин, для древесной плиты — очистка и праймер, предусмотренный системой.
Фраза «поверхность подготовить» слишком общая. Исполнитель должен знать критерий готовности и способ пробной выклейки. Первый образец соединения принимают до массового монтажа.
Разработайте последовательность, а не только готовый узел
Некоторые соединения доступны лишь до установки окна, стропил, фасадной подсистемы или инженерного оборудования. Для них проект показывает шаги: подготовить основание, уложить закладную полосу, смонтировать конструкцию, соединить основной барьер и защитить шов.
Последовательность связывают с календарным графиком. Если нужная операция относится к другой бригаде, назначают передачу скрытого этапа с фото и подписью ответственного.
Предусмотрите сервисный слой и защиту
В каркасной стене внутренняя обрешётка между мембраной и отделкой уменьшает количество проколов под электрику. Её толщину согласовывают с подрозетниками, кабелями и креплением отделки. Закладные для мебели и оборудования наносят на чертежи заранее.
На площадке мембрану защищают от сварки, острых профилей, осадков и движения работников. В проекте производства работ указывают временные ограждения и порядок ремонта повреждений.
Разделите ответственность между участниками. Матрица ответственности определяет, кто выпускает узел, кто готовит основание, кто монтирует соединение, кто его принимает и кто восстанавливает после вмешательства смежника. За общую непрерывность должен отвечать один назначенный участник.
Без этой роли окно может быть герметично относительно рамы, а стена — относительно штукатурки, но переход между ними останется «не в договоре» ни у одного подрядчика.
Установите точки остановки работ
До закрытия отделкой принимают цокольный переход, окна, межэтажные зоны, кровельные примыкания и проходки. Следующий этап нельзя начинать, пока замечания не исправлены и не зафиксированы. Это называют контрольной точкой или точкой освидетельствования.
Для массовых одинаковых узлов сначала принимают первый образец. После подтверждения технологии исполнитель повторяет его, а контроль выполняется по установленной выборке и в критических местах.
Испытание проектируют вместе с контуром
В программе указывают целевой показатель, методику, границу измеряемого объёма, состояние здания и порядок временного закрытия предусмотренных отверстий. Первое испытание проводят после замыкания оболочки и до недоступной отделки.
Проект предусматривает доступ к вероятным местам утечки и время на ремонт. После устранения дефектов выполняют повторное измерение. Один итоговый тест после сдачи не позволяет экономно исправить скрытый разрыв.
Любое изменение проходит проверку непрерывности
Новая вытяжка, перенос окна, дополнительный кабель или замена типа кровли затрагивают оболочку. В журнале изменений отмечают, какие планы, узлы и спецификации нужно пересмотреть. Устное согласование на площадке не заменяет обновлённую деталь.
Исполнитель работает по последней утверждённой версии, а отменённые листы изымают. Иначе удачный проект теряет смысл из-за монтажа по старому узлу.
Исполнительная документация повторяет логику проекта
После работ заказчик получает планы фактической линии барьера, фотографии скрытых соединений, ведомость материалов и партий, протоколы промежуточных осмотров и испытаний. Места ремонта и отступления от проекта отмечают отдельно.
Эти сведения нужны не только для приёмки. При будущей установке оборудования владелец сможет понять, где проходит уязвимый слой и как восстановить его после новой проходки.
Признаки неполного рабочего проекта
- линия барьера есть только на одном разрезе;
- не показаны переходы между разными материалами;
- оконный узел заканчивается монтажной пеной;
- проходки обозначены словами «заделать по месту»;
- нет условий подготовки основания и применения праймера;
- не учтены деформации древесины, рам и частей здания;
- отсутствует последовательность скрытых операций;
- не назначен ответственный за общую непрерывность;
- испытание запланировано только после отделки;
- нет порядка внесения изменений и исполнительной схемы.
Если эти вопросы оставлены открытыми, стоимость «герметизации» нельзя честно сравнить: каждый подрядчик закладывает собственный объём и качество.
Нормативная основа проекта
Расчётные требования к тепловой защите и воздухопроницаемости ограждений сопоставляют с актуальной редакцией СП 50.13330.2024. Программу натурного определения воздухопроницаемости разрабатывают с учётом ГОСТ 31167-2009.
Проект оболочки согласовывают с вентиляцией по СП 60.13330.2020. Детали монтажных швов оконных и дверных блоков проверяют по применимым положениям ГОСТ 30971-2012. Конкретный комплект норм определяет проектировщик с учётом назначения и конструкций здания.
Практический вывод
Полный рабочий проект — это не альбом производителей материалов. Он задаёт одну замкнутую линию, конкретные узлы переходов, совместимую спецификацию, последовательность монтажа, ответственность и проверяемый результат. По нему можно рассчитать объём работ и принять скрытые этапы.
Главная проверка проста: другой квалифицированный исполнитель должен суметь выполнить систему без устных пояснений автора и без решений «по месту». Если для стены, окна, кровли или проходки всё ещё требуется догадка, соответствующий узел нужно разработать до начала монтажа.
