Точный расчёт окна или наружной двери начинается не с размеров «ширина × высота». До заказа нужно понять конструкцию стены, геометрию и состояние проёма, отметки чистых полов, фасадные ограничения, климатические воздействия и сценарий эксплуатации. Если этих данных нет, поставщик вынужден закладывать допущения: цена выглядит точной, но после замера появляются доборы, усиление, другой стеклопакет, изменение открывания или дополнительные работы. Ниже — практический состав исходных данных, позволяющий получить сопоставимые предложения и избежать переделки готовых изделий.
Сначала определите стадию объекта
Для строящегося дома исходными считаются проект, разрезы стен, ведомость проёмов, фасады и отметки полов. Фактические размеры всё равно проверяют после устройства и стабилизации проёмов: чертёж не доказывает, что кладка выполнена без отклонений.
При замене существующих окон важнее натурное обследование. Видимая ширина старой рамы не равна размеру проёма: часть конструкции скрыта откосами и четвертью. До демонтажа точную геометрию иногда можно определить только контрольными вскрытиями. В коммерческом помещении дополнительно выясняют требования управляющей организации, режим работ и необходимость сохранения фасадного облика.
Соберите документы, которые уже существуют
- поэтажный план с назначением помещений;
- фасады с нумерацией проёмов и направлением сторон света;
- разрезы наружных стен, цоколя, кровли и террасы;
- ведомость проёмов, если она есть в проекте;
- проект тепловой защиты и расчёт сопротивления теплопередаче;
- данные о вентиляции, отопительных приборах и солнцезащите;
- дизайн-план с мебелью, шторами, подоконниками и чистовыми покрытиями;
- для реконструкции — результаты обследования и согласованные изменения фасада.
Не нужно считать любой чертёж достоверным. На каждом документе должны быть понятны версия и дата. Замерщик сопоставляет проект с фактом и заносит расхождения в ведомость, а не молча выбирает удобный размер.
Создайте единую нумерацию проёмов
Каждому окну и двери присваивают уникальный код: например, ОК-01 или ДН-03. Этот код повторяется на плане, фасаде, фотографии, листе замеров, спецификации и акте приёмки. Формулировка «окно в спальне» ненадёжна, если спален несколько или планировка изменится.
Для каждого кода указывают этаж, помещение, фасад и координату на плане. При большом объекте фотографируют табличку с кодом рядом с проёмом. Так нельзя случайно перенести размеры одного одинакового на вид окна на другое.
Зафиксируйте геометрию в нескольких точках

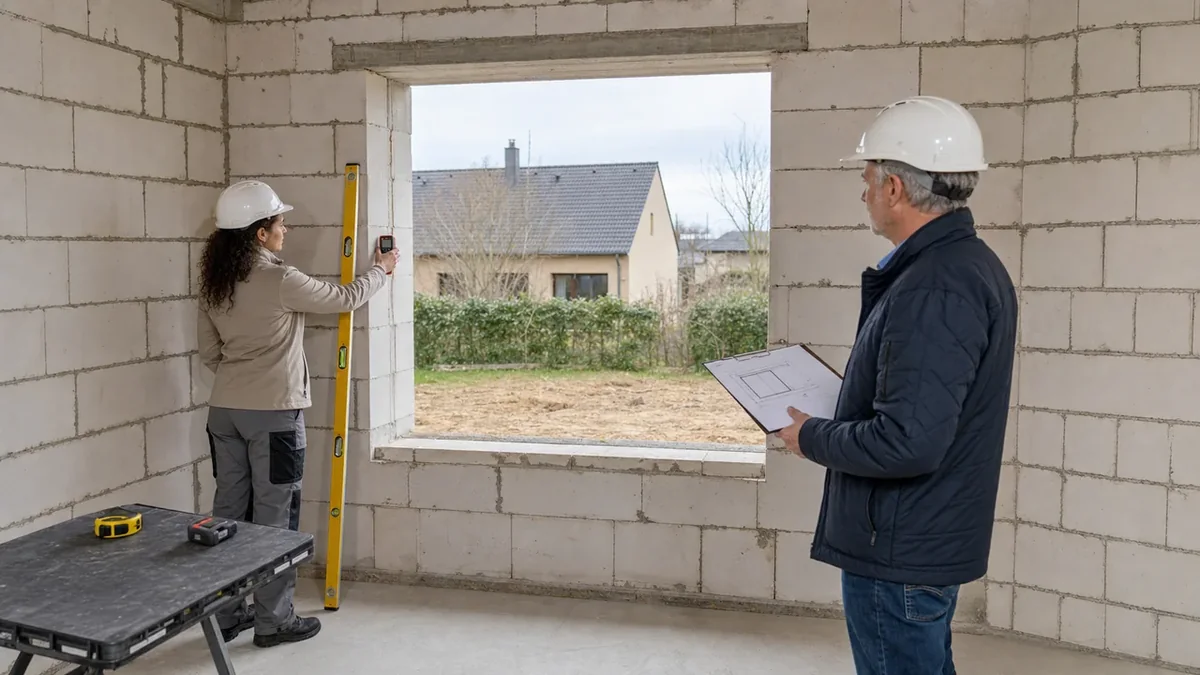

Ширину и высоту измеряют минимум в нескольких сечениях, потому что боковые поверхности могут быть непараллельными. Проверяют диагонали, вертикальность откосов, горизонтальность основания и локальные выступы. Записывают все значения, а не только минимальный размер.
Отдельно измеряют глубину проёма, размеры наружной четверти, расстояние до края стены, положение перемычки и свободное место для крепежа. Лазерный дальномер удобен на больших размерах, но контроль рулеткой или подходящим ручным инструментом помогает исключить ошибку от отражающей поверхности или неверной точки отсчёта.
Уточните поверхность отсчёта. В ведомости должно быть написано, измерен ли черновой проём, штукатурка, облицовка или старая рама. Для нового строительства указывают будущую толщину выравнивания и отделки. Для замены отмечают, какие слои будут демонтированы.
Размер изготовляемого блока получают не простым вычитанием произвольных сантиметров. Монтажный зазор назначают с учётом материала, габаритов, температурных деформаций, крепления и проектного узла. Поэтому замер проёма и расчёт размера изделия — разные операции.
Опишите стеновой пирог и прочное основание
Нужно знать материал несущей части стены, её толщину, утеплитель, воздушный зазор, облицовку и внутреннюю отделку. Лёгкая облицовка, пустотный блок или слой утеплителя не всегда могут воспринимать крепёжные нагрузки. На разрезе показывают, куда передаются вес изделия и ветровое воздействие.
При реконструкции проверяют рыхлые участки, трещины, коррозию закладных, влажность и состояние перемычки. Если состав стены неизвестен, выполняют локальное обследование. Фраза «газобетон с кирпичом» недостаточна без толщин, зазора и способа связи слоёв.
Найдите положение теплового контура
На разрезе отмечают утеплитель стены и планируемое положение рамы по глубине проёма. Это нужно для расчёта температуры внутренней поверхности, откосов и монтажного шва. Окно, смещённое относительно утепления без проработанного узла, может получить холодную зону даже при хорошем сопротивлении теплопередаче самого блока.
Если фасадное утепление ещё не смонтировано, заранее задают его толщину, способ примыкания и последовательность работ. В проекте должны совпасть монтажная консоль или опора, наружная гидрозащита, утепление откоса, отлив и фасадная отделка.
Для дверей критичны отметки полов
Записывают абсолютную или согласованную условную отметку чернового основания и будущего чистого пола внутри. Снаружи фиксируют покрытие, уклон, ступень, террасу, отмостку или крыльцо. К каждой отметке прикладывают состав слоёв и их толщину.
Без этих данных нельзя правильно определить высоту двери и порога. Ошибка проявляется поздно: полотно задевает покрытие, образуется ненужная ступень, порог лишается опоры или наружная вода оказывается выше гидроизоляции. Низкий порог требует согласованного водоотвода, а не только уменьшенной высоты профиля.
Зафиксируйте наружную воду и снег
Для каждого входа и низкого остекления показывают навес, направление дождя, уклон покрытия, лоток или дренаж, высоту возможного снега и доступ к очистке. На окнах измеряют глубину отлива, положение капельника и возможность завести гидроизоляцию под раму.
Если фасад открыт ветровому дождю, решение отличается от двери под глубоким навесом. Эти условия нельзя компенсировать одним герметиком после монтажа: вода должна иметь непрерывный путь наружу.
Опишите фасад и внутреннюю отделку
Нужны цвет, фактура, ширина видимых рам, линии импостов, наружные откосы, декоративные элементы, отливы и рольставни. Внутри фиксируют глубину подоконника, радиатор, столешницу, откосы, скрытые карнизы и шторы. Проверяют, не столкнётся ли открытая створка с мебелью или отделкой.
Для существующего многоквартирного или исторического здания заранее уточняют допустимость изменения цвета, членения и внешнего вида. Согласование после изготовления может сделать готовые блоки непригодными.
Добавьте климатические и ветровые данные
Минимальный набор включает населённый пункт, расчётные климатические параметры, высоту здания, этаж, ориентацию фасада и характер окружающей застройки. Ветровая нагрузка зависит не только от города, но и от высоты, зоны фасада и аэродинамических условий. Особенно внимательно рассчитывают углы здания, верхние этажи и крупное остекление.
Для теплотехнического задания нужны режим отопления, расчётная внутренняя температура и влажность. Для летнего режима — ориентация, площадь стекла, внешнее затенение и риск перегрева. Слова «тёплое окно для Сибири» не заменяют численных требований проекта.
Опишите реальный режим помещения
Укажите, будет ли помещение жилым, влажным, периодически отапливаемым, общественным или техническим. Запишите количество людей, способ вентиляции, наличие вытяжки и требуемое проветривание. Герметичное окно не должно становиться случайным приточным устройством, если воздухообмен не рассчитан.
Для спальни у дороги важен наружный шум; для детской — ограничение открывания; для выхода на террасу — частота проходов и доступность; для котельной или специального помещения — проектные и нормативные требования. Они должны попасть в задание до цены.
Согласуйте открывание на плане
Для каждой створки показывают направление, угол и назначение: ежедневное проветривание, уборка, проход или только обслуживание. Проверяют ручки, откосы, радиаторы, смесители, мебель и безопасный доступ к наружной стороне стекла.
Глухая часть может быть экономичной, но не должна требовать опасного мытья снаружи. Крупная створка должна соответствовать допустимым размерам и массе выбранной системы. Решение принимают до изготовления, а не меняют фурнитуру на объекте.
Отдельно зафиксируйте особые требования
- безопасное стекло и защита от выпадения;
- детские замки или ограничители;
- повышенная звукоизоляция;
- солнцезащитное или низкоэмиссионное покрытие;
- защита от несанкционированного проникновения;
- электропривод, датчики и контроль доступа;
- эвакуационные и противопожарные требования, если применимы;
- доступность порога и усилие открывания;
- ограничения по весу и маршруту заноса.
Особая характеристика должна относиться к конкретному проёму и подтверждаться подходящим изделием. Не следует автоматически удорожать все окна одной функцией, которая нужна лишь на первом этаже или в одной комнате.
Проверьте доступ к монтажу
Фиксируют возможность подъезда, разгрузки, подъёма, установки лесов или подъёмника, размеры лестниц и лифтов. Крупный стеклопакет может проходить в проём, но не помещаться на маршруте доставки. Для замены определяют защиту отделки, вынос мусора и временное закрытие проёма.
Отдельно отмечают скрытые кабели, отопительные трубы, крепления фасада и другие зоны, где нельзя сверлить. Если достоверной схемы нет, предусматривают обследование безопасными методами.
Составьте фотопротокол. Для каждого проёма делают общий вид изнутри и снаружи, четыре угла, основание, перемычку, боковые поверхности и примыкания фасада. В кадре должна быть масштабная рейка или читаемая рулетка, а имя файла связывают с кодом проёма. Панорамное фото полезно для контекста, но не заменяет перпендикулярные крупные планы.
Дополнительно фотографируют повреждения, мокрые следы, трещины, скрываемые слои после контрольного вскрытия и препятствия для монтажа. Фото не подменяет измерение: оно подтверждает запись в ведомости.
Минимальная ведомость исходных данных
| Блок данных | Что записать | Чем подтвердить |
|---|---|---|
| Идентификация | Код, этаж, помещение, фасад | План и маркировка на фото |
| Геометрия | Ширины, высоты, диагонали, глубина, четверти | Лист замеров и фотографии |
| Стена | Несущая часть, утеплитель, зазор, облицовка | Разрез или контрольное вскрытие |
| Отметки | Черновой и чистый пол внутри и снаружи | Разрез и согласованная отметка |
| Воздействия | Климат, высота, ориентация, ветер, солнце, шум | Проектные исходные данные |
| Эксплуатация | Открывание, проветривание, безопасность, проход | План и письменное задание |
| Монтаж | Опора, крепление, шов, вода, доступ и подъём | Узел и план производства работ |
Закрепите ответственность за ведомость. Замерщик отвечает за полноту натурных данных, проектировщик — за расчётные требования и узлы, изготовитель — за размеры и работоспособность изделия, заказчик — за согласованный сценарий эксплуатации и внешний вид. Один участник не должен незаметно принимать решения за остальных.
Перед запуском в производство выпускают итоговый лист с кодами проёмов, размерами блоков, открываниями, цветами, стеклопакетами, фурнитурой и ссылками на узлы. Его подписывают или утверждают в принятой системе документооборота. Устные изменения после этого фиксируют новой версией.
Когда расчёт следует считать предварительным
Цена не может быть окончательной, если не обследован фактический проём, неизвестен стеновой пирог, отсутствуют отметки пола, не рассчитаны крупные створки или не определён монтажный узел. В предложении нужно прямо перечислить допущения и исключённые работы.
Опасный сигнал — одна строка «окно под ключ» без состава изделия и монтажа. Сопоставимой считается только смета, где одинаково учтены демонтаж, доставка, подъём, крепление, слои шва, отливы, пороги, откосы, регулировка и вывоз отходов.
Порядок подготовки без пропусков
- Соберите актуальные планы, фасады и разрезы.
- Присвойте каждому проёму уникальный код.
- Обследуйте геометрию, основание и состав стены.
- Зафиксируйте отметки полов, фасад и наружную воду.
- Добавьте климат, ветер, солнце, шум и режим помещения.
- Согласуйте открывание, безопасность и обслуживание.
- Проверьте доступ, подъём и условия монтажа.
- Разработайте узел примыкания и только затем размер блока.
- Сравните предложения по одной ведомости.
- Утвердите итоговую спецификацию до производства.
Прямой ответ: до расчёта окон и наружных дверей нужны актуальные чертежи, код каждого проёма, многоточечные размеры, диагонали и четверти, стеновой пирог, положение утепления, отметки чистых полов, условия отвода воды, фасад и отделка, климатические и ветровые данные, режим помещения, схема открывания, требования безопасности и доступ к монтажу. Пока хотя бы критическая часть этих сведений неизвестна, цена и размер изделия должны считаться предварительными.
Нормативные ориентиры
- ГОСТ 23166-2024 — общие технические условия для оконных и балконных блоков.
- ГОСТ 30971-2012 — требования к монтажным швам и узлам примыкания оконных блоков.
- ГОСТ 34378-2018 — производство и контроль монтажа окон и дверей.
- СП 50.13330.2024 — тепловая защита зданий.
- СП 20.13330.2016 — нагрузки и воздействия.
- СП 131.13330.2025 — строительная климатология.
