Какие исходные данные нужны для расчёта скатной кровли

Расчёт скатной кровли начинается не с подбора сечения стропил и не с площади покрытия. Проектировщику нужно понять геометрию здания, путь нагрузок до фундамента, климат участка, назначение пространства под крышей, состав теплового контура, материал покрытия, водоотвод, проходки, оборудование и порядок обслуживания. Для нового дома эти сведения собирают из согласованных разделов проекта. При реконструкции к ним добавляются обмеры, вскрытия и обследование существующих конструкций. Чем полнее исходные данные, тем меньше «уточнений» превращается в переделки на площадке.

Сначала сформулируйте задачу расчёта

Новая крыша, замена покрытия, утепление чердака, устройство мансарды, установка панелей или ремонт аварийного участка — это разные задачи. От цели зависят объём обследования, расчётные ситуации и состав проекта.

Фраза «посчитать крышу» недостаточна. В задании указывают, что должно измениться, что сохраняется, какие помещения и оборудование появятся и какой результат заказчик считает готовым.

Одни сведения предоставляет заказчик: назначение дома, бюджетные и архитектурные ограничения. Другие получает проектировщик: расчётные нагрузки и конструктивная схема. Третьи подтверждают специалисты: геодезист, обследователь, инженер по отоплению и вентиляции, производитель кровельной системы.

У каждого файла фиксируют автора, дату и версию. Неизвестное происхождение чертежа снижает его ценность.

Для нового дома нужен согласованный архитектурный комплект

Передают планы этажей, разрезы, фасады, оси, отметки, высоты, контур наружных и внутренних несущих стен, лестницу, чердак или мансарду, карнизы, фронтоны и наружные пристройки.

Раздел должен быть согласован, а не представлен набором картинок. Изменение высоты стены, положения лестницы или ширины здания непосредственно меняет кровлю.

Покажите несущую схему нижележащих конструкций

Нужны материал, толщина и отметки стен, колонн, ригелей и перекрытия, расположение проёмов, армопоясов, закладных и опорных участков. Проектировщик должен проследить передачу вертикальных и горизонтальных усилий.

Опора стропила на перегородку не становится допустимой от того, что перегородка находится в удобном месте. Её несущую способность и продолжение до основания подтверждают проектом.

При новом строительстве расчёт крыши координируют с общей схемой здания и фундамента. При реконструкции тяжёлое покрытие, новая мансарда или изменение распорной схемы могут потребовать проверки оснований.

Не для каждой замены покрытия нужна новая геология, но проектировщик должен знать существующий фундамент, грунтовые условия и признаки деформаций, если нагрузка или схема меняются существенно.

Укажите точное местоположение и условия участка

Нужны адрес или координаты, отметка местности, рельеф, близость открытых пространств, воды, леса и высокой застройки. Эти сведения помогают применять климатические данные и оценивать локальное ветровое и снеговое воздействие.

Название области недостаточно для участка в горной, прибрежной или резко открытой местности. При особых условиях может потребоваться уточнение исходных воздействий.

Используют действующие данные по температуре, осадкам, влажности, ветру и другим параметрам, необходимым для теплотехнического и конструктивного проектирования. Источник и редакцию документа указывают в расчёте.

Старый отчёт может ссылаться на заменённую климатологию. Его значения проверяют, а не копируют автоматически.

Помимо нормативного района нужны форма крыши, уклоны, перепады высот, парапеты, ендовы, соседние объёмы и оборудование. Они влияют на распределение снега и образование мешков.

Снегозадержатели, солнечные панели и верхняя крыша над нижней меняют локальные воздействия. Их показывают до окончательного расчёта.

Учитывают район, тип местности, высоту, форму здания, края, углы, свесы и местные зоны давления. Для крепления покрытия и доборных элементов критичны не только средние усилия на стропильную систему.

Большие карнизы и открытые фронтоны нельзя добавлять после расчёта без проверки. Они меняют площадь и точки приложения ветра.

В применимых районах учитывают сейсмические требования, связи и взаимодействие крыши со стенами. Для производственных или особых объектов возможны вибрация, агрессивная среда и специальные нагрузки.

Наличие особого воздействия указывают явно. Отсутствие строки в задании не означает, что оно проверено и исключено.

Зафиксируйте режим чердака или мансарды

Нужно решить, будет ли пространство холодным, тёплым, жилым, техническим или частично отапливаемым. Указывают температуру и влажность помещений, доступ и размещение оборудования.

От режима зависит граница утепления, воздухонепроницаемый слой, вентиляция, высота конструкции и требования к отделке. «Утеплим позже» не является нейтральным решением.

Нужны материалы и толщины утепления, положение мембран, непрерывность у карниза, фронтона, окон и проходок, а также предполагаемая внутренняя отделка. Для реконструкции фактический состав подтверждают вскрытиями.

Цвет и толщина видимого слоя не определяют его теплотехнические свойства. Марку или проверенные характеристики фиксируют документально.

Проектировщик должен знать массу, допустимый уклон, основание, способ крепления и требования производителя. Если продукт ещё не выбран, задают диапазон характеристик и варианты, которые расчёт должен покрывать.

Фраза «любая металлочерепица» не определяет профиль, полезную ширину, шаг обрешётки и крепёж. Замена после проекта проходит проверку совместимости.

Определите несущую систему и материал элементов

Деревянные стропила, фермы, сталь, клеёные элементы или смешанная схема требуют разных исходных характеристик и узлов. Для древесины указывают класс прочности, влажностные и эксплуатационные условия; для стали — марку, защиту и изготовление.

Если материал выбирают сравнением, каждому варианту задают одинаковые пролёты, нагрузки и критерии прогиба. Иначе экономическое сравнение некорректно.

Соберите геометрию всех скатов и узлов

Нужны длины, уклоны, высоты коньков, карнизы, фронтоны, ендовы, хребты, примыкания и радиусы, если они есть. На плане указывают контрольные оси и отметки.

Для сложной крыши полезна координационная модель, но она не заменяет измеряемые чертежи. Геометрия должна быть однозначно воспроизводима на площадке.

Дымоходы, вентиляционные каналы, фановые трубы, антенны, кровельные окна и люки обрамляют несущими элементами и водозащитными узлами. Для каждого нужны положение, размер, высота и требования к отступам.

Поздний проход может попасть в стропило, ендову или зону снегового мешка. Инженерные разделы координируют до выпуска рабочей документации.

Солнечные панели, наружные блоки, антенны, мостики, лестницы и снегозадержатели создают постоянные и ветровые нагрузки. Нужны масса, габариты, точки крепления и режим обслуживания.

Если точная модель оборудования неизвестна, задают резерв и допустимые зоны. Но резерв должен быть расчётным, а не словесным.

Спроектируйте водоотвод как исходное требование

Указывают наружную или внутреннюю систему, точки сбора, желоба, трубы, выпуски и дальнейший отвод по участку. Нужны площади водосбора и климатические данные.

Труба, заканчивающаяся у фундамента, не завершает решение. Ливневая система и рельеф должны принять расход без подтопления входа и основания.

На плане отмечают входы, дорожки, парковки, террасы, нижние кровли и границы участка. Проектировщик определяет опасные зоны и передаёт усилия от устройств в несущую систему.

Снегозадержатель нельзя выбирать только по длине карниза. Важны снеговая нагрузка, уклон, шаг опор и схема крепления.

Задайте требования к обслуживанию и безопасности

Нужны маршруты доступа к дымоходам, окнам, водостокам и оборудованию, места анкерных устройств, площадки и ограничения эксплуатации. Обслуживание должно быть возможно без импровизированных опор.

Если заказчик не планирует регулярную очистку, это не устраняет необходимость осмотра. Проект должен учитывать реалистичный сценарий эксплуатации.

Ищут первоначальный проект, исполнительные схемы, акты, ремонты, фотографии, сведения о протечках, усилениях и изменениях планировки. Документы помогают сформировать гипотезу, но не заменяют обследование.

Особенно важны самовольные проёмы, удалённые стены и пристройки: они могли изменить передачу нагрузок до крыши.

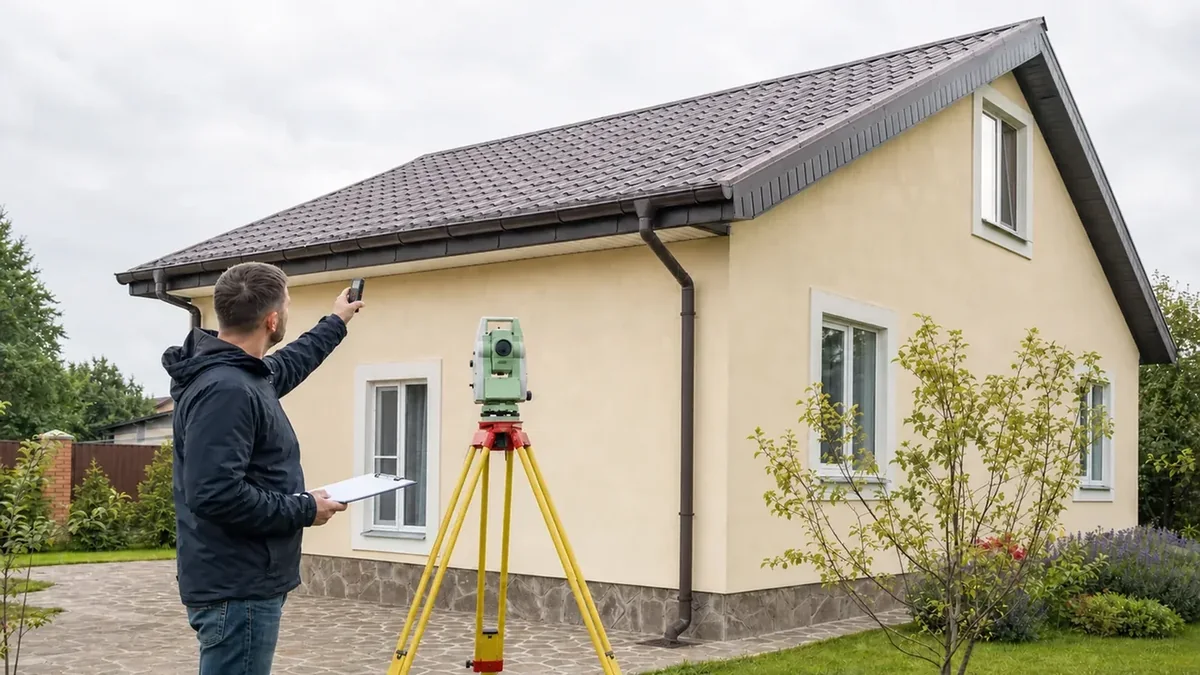

Выполните обмер существующего здания

Проверяют оси, пролёты, диагонали, высоты, отметки опор, уклоны, положение конька и проходок. Измерения привязывают к единой системе координат и отображают на обмерных чертежах.

Одной рулетки по фасаду недостаточно для сложной геометрии. Применяют подходящие геодезические методы и контролируют замыкание размеров.

Определяют материал, фактические сечения, шаг, пролёты, соединения, опирание, деформации, трещины, коррозию, увлажнение и биопоражение. Скрытые места открывают в обоснованном объёме.

Оценку несущей способности нельзя делать по фотографии общего вида. Нужны фактические характеристики и понимание дефектов.

Карту повреждений связывают с погодой, режимом помещений, узлами и вентиляцией. Пятно на потолке может находиться далеко от места входа воды.

Замена покрытия без устранения воздушной утечки, неверного примыкания или недостаточного водоотвода повторит проблему.

Зафиксируйте состояние стен и перекрытий

Проверяют трещины, отклонения, опорные зоны, армопояс, анкеровку и способность воспринимать горизонтальные усилия. Для новой мансарды оценивают не только стропила, но и всё здание.

Если есть признаки общей деформации, локальный проект крыши начинают после обследования причин.

Определите допустимые перемещения и требования к отделке

Конструкция должна соответствовать не только прочности, но и предельным деформациям. Хрупкая отделка, большие окна и перегородки мансарды могут предъявлять дополнительные требования.

Критерии задают до расчёта. Иначе конструкция формально выдержит нагрузку, но отделка будет регулярно трескаться.

Учитывают подъезд крана, длину перевозимых элементов, место сборки ферм, складирование, соседние здания, линии связи и допустимую нагрузку на перекрытие.

Расчёт не должен выдавать элемент, который невозможно безопасно доставить и установить. При необходимости проектируют монтажные стыки и временные связи.

Укажите желаемый срок службы и ремонтную стратегию

Заказчик определяет доступность осмотров, допустимость локального ремонта и планы на оборудование. Эти требования влияют на материал, узлы и резерв элементов.

«Без обслуживания» не является достижимым требованием. Можно уменьшить частоту и сложность работ, но контроль водостока, проходок и повреждений остаётся необходимым.

В таблице указывают название, источник, дату, версию, ответственного и статус проверки. Отдельно отмечают допущения и сведения, которые ещё требуется подтвердить.

При изменении исходного документа проектировщик оценивает влияние на расчёт. Простая замена файла в общей папке без уведомления опасна.

Не маскируйте неизвестное точной цифрой

Если влажность древесины, сечение скрытой балки или марка стали неизвестны, это фиксируют как пробел и назначают способ получения данных. Случайное «среднее значение» создаёт ложную уверенность.

Временное консервативное допущение допустимо только когда проектировщик объясняет его основание и влияние, а итоговый проект остаётся безопасным.

Проведите совещание готовности исходных данных

Архитектор, конструктор и инженеры сверяют геометрию, опоры, проходки, оборудование, водоотвод и тепловой контур. Заказчик подтверждает назначение помещений и эксплуатационные требования.

Разногласия закрывают до выпуска расчёта. Если половина вопросов помечена «уточнить на монтаже», исходные данные не готовы.

Что должно получиться перед началом расчёта

Готовый пакет содержит техническое задание, актуальные чертежи, подтверждённую геометрию, климатические и нагрузочные данные, характеристики материалов, обследование при реконструкции, координацию проходок и оборудования, водоотвод и требования к эксплуатации.

Проектировщик оформляет перечень принятых допущений и границы своей ответственности. После этого расчёт можно воспроизвести и проверить.

Нормативные ориентиры

• СП 17.13330.2017 «Кровли» — требования к проектированию кровельных систем, их слоям и узлам.
• СП 20.13330.2016 «Нагрузки и воздействия» — назначение расчётных нагрузок и их сочетаний.
• СП 131.13330.2025 «Строительная климатология» — актуальные климатические параметры.
• ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния» — получение данных для оценки существующих конструкций при реконструкции и капитальном ремонте.
• ГОСТ 21.501-2018 «Правила выполнения рабочей документации архитектурных и конструктивных решений» — состав и оформление рабочих архитектурных и конструктивных чертежей.
