Проект утепления кровли — это не один типовой разрез с указанной толщиной материала. До монтажа должны быть рассчитаны теплозащита, влажностный режим, влияние стропил и крепежа, нагрузки и пожарные ограничения. На чертежах требуется показать замкнутую линию теплоизоляции и воздухонепроницаемого слоя во всех местах, где ровная плоскость заканчивается: у карниза, конька, фронтона, стены, ендовы, окна, люка, дымохода и инженерной проходки. Если эти решения оставлены «по месту», результат зависит не от проекта, а от случайной импровизации монтажника.
Начните с разреза всего здания
На общем разрезе проводят непрерывную линию границы отапливаемого объёма. Для холодного чердака она проходит по верхнему перекрытию, для мансарды — по скатам и связанным вертикальным участкам. Линия должна без разрывов соединяться с утеплением наружных стен, окон, цоколя и перекрытий.
Такой разрез сразу выявляет неочевидные зоны: пространство за коленной стеной, участок над лестницей, торец перекрытия, карнизный треугольник и переход между разными типами крыши.
Теплотехнический расчёт учитывает неоднородности
Проект проверяет приведённое сопротивление теплопередаче, а не только сопротивление слоя утеплителя по формуле толщины и теплопроводности. Древесина, металлический крепёж, стойки, прогоны, армированные пояса и другие включения проводят тепло иначе, чем основной материал.

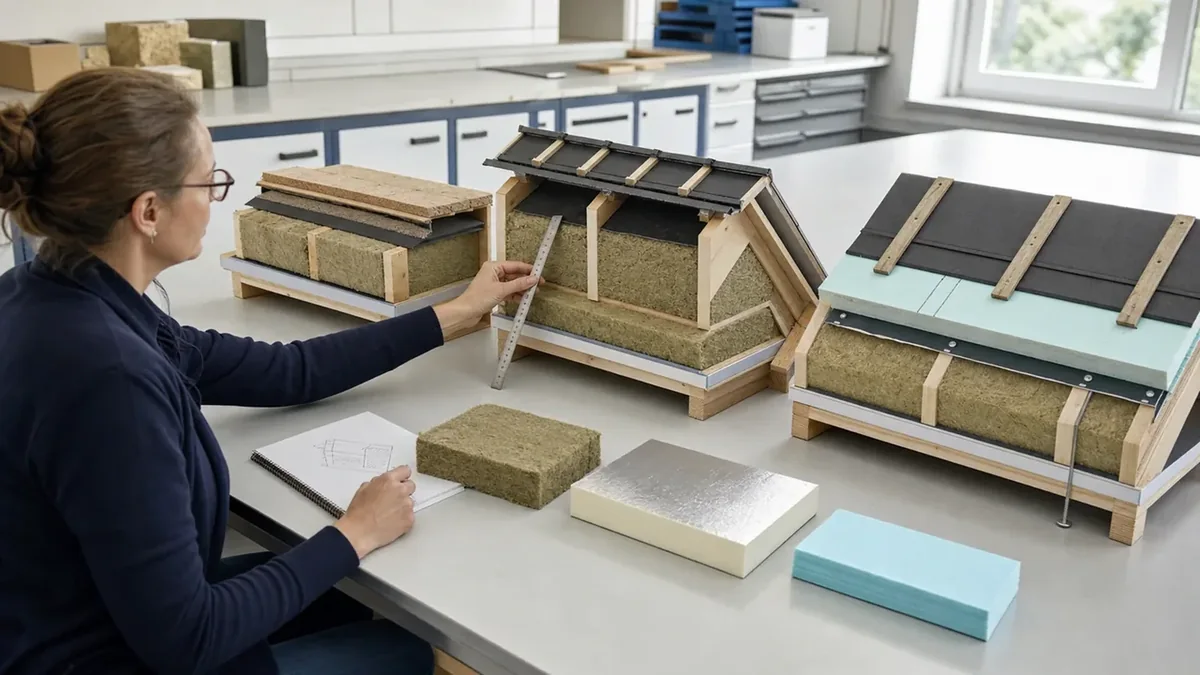

Для межстропильной схемы учитывают долю и направление стропил. Перекрёстный или надстропильный слой уменьшает влияние древесины, но крепления и опорные элементы всё равно должны войти в расчётную модель.
Расчётную теплопроводность нельзя заменять рекламной
В проекте указывают конкретное изделие или набор требуемых характеристик и расчётную теплопроводность для условий эксплуатации. Значение из рекламной таблицы при лабораторной сухости не всегда соответствует расчётному состоянию конструкции.
При замене материала на стройке проектировщик проверяет не только близость коэффициента, но и прочность, паропроницаемость, водопоглощение, пожарные показатели, стабильность размеров и совместимость со способом крепления.
Проверьте температуру внутренних поверхностей
Среднего сопротивления недостаточно, если в отдельном узле внутренняя поверхность становится слишком холодной. Расчёт температурного поля нужен у карниза, мауэрлата, фронтона, железобетонного пояса, окна, балок и других теплопроводных включений.
Проверка показывает риск локального конденсата и плесени и помогает выбрать непрерывный дополнительный слой, изменить геометрию узла или материал включения.
Влажностный расчёт проверяет всю сборку
В расчёт включают внутренний и наружный климат, паропроницаемость и сопротивление слоёв, начальную и эксплуатационную влажность, а также возможность высыхания. Нельзя оценивать конструкцию только по месту условной «точки росы».
Проект должен показать, что влага не накапливается недопустимо за годовой цикл и что чувствительные материалы не оказываются в опасном режиме. Для сложной кровли, переменного микроклимата или нетипичных материалов может потребоваться более подробное моделирование.
Воздухонепроницаемость проектируется отдельно
Перенос влаги тёплым воздухом через щель может быть интенсивнее диффузии через сплошной слой. Поэтому на чертежах обозначают непрерывный воздухонепроницаемый контур, нахлёсты, ленты, клеевые соединения и примыкания к штукатурке, бетону, древесине и рамам.
Фраза «пароизоляция по месту» недостаточна. Нужны основание под приклейку, ширина соединения, прижим, допустимая деформация и доступ для контроля до закрытия отделкой.
Проверка нагрузок нужна не только для тяжёлой кровли
Надстропильные плиты, дополнительная обрешётка, настил, стяжка, солнечные панели и оборудование увеличивают постоянную нагрузку. Снег, ветер, ремонтные и эксплуатационные воздействия формируют сочетания, по которым проверяют стропила, балки, прогоны, опоры и соединения.
Отдельно рассчитывают крепёж, проходящий через жёсткую теплоизоляцию: его длину, шаг, угол установки, несущую способность и деформации. Таблица поставщика без привязки к основанию, толщине слоя и нагрузкам не заменяет расчёт.
Пожарные ограничения влияют на состав узла
Проект учитывает назначение здания, требуемую огнестойкость, пожарную опасность материалов и конструкций, разделки у дымоходов, проходки и защитные облицовки. Горючую теплоизоляцию нельзя произвольно подводить к нагревающемуся элементу.
Размеры отступок и разделок принимают по нормативам, проекту отопительного оборудования и документам конкретной системы. Их нельзя определять «на глаз» по температуре трубы во время короткого осмотра.
Карниз связывает сразу несколько функций
В карнизном узле сходятся утепление стены и крыши, мауэрлат, паро- и воздухозащита, подкровельная мембрана, приток воздуха и водоотвод. Чертёж должен показать, как сохранить требуемую толщину утеплителя без перекрытия вентиляционного прохода.
Для холодного чердака отдельно решают защиту рыхлого утеплителя от продувания у края и поступление воздуха в чердачное пространство. Для мансарды показывают направляющий элемент, который не даёт материалу перекрыть зазор.
Конёк и верхний выход вентиляционного зазора
В проекте задают завершение утепления и мембран, непрерывность воздухонепроницаемого слоя, опирание стропил и выход воздуха из предусмотренного канала. Путь от карниза к коньку проверяют на всём протяжении, включая ендовы, окна и поперечные элементы.
Нельзя автоматически прорезать плёнку в коньке: решение зависит от режима крыши и функции конкретной мембраны.
Фронтон и примыкание к наружной стене
Утепление ската должно соединяться с теплозащитой фронтона без щели и чрезмерного сжатия. На чертеже показывают торец стропильной системы, ветровую защиту, основание отделки, крепления и защиту кромок.
Если фронтон каменный, проверяют теплопроводное включение и место приклейки воздухонепроницаемого слоя. Если каркасный — совместную работу стоек, плит, мембран и наружной облицовки.
Ендова требует отдельного разреза
В ендове усложняются геометрия стропил, водоотвод и вентиляция. Здесь нельзя ограничиваться копией рядового ската. Проект показывает основание, гидроизоляционные слои, крепления, обход теплоизоляции и возможность высыхания.
Особое внимание уделяют отсутствию карманов, где задерживается вода, и участков, в которых вентиляционный канал заканчивается без выхода.
Мансардное окно проектируется как часть оболочки
Нужны монтажный зазор, утепление рамы, гидроизоляционный оклад, дренаж, соединение с подкровельной защитой и герметичное примыкание внутреннего слоя. Геометрия откосов влияет на обогрев внутренней поверхности и движение воздуха у стекла.
Узел выполняют по совместимому комплекту производителя и проекту, а не из случайных обрезков мембраны и пены.
Люк на чердак не должен разрывать тепловой контур
В проекте задают утеплённую крышку, уплотнение по периметру, безопасную лестницу, бортик вокруг рыхлого материала и настил для подхода. Сопротивление теплопередаче и герметичность люка должны соответствовать его положению в оболочке.
Обычная межкомнатная дверца без уплотнения становится крупной утечкой воздуха и источником инея на холодном чердаке.
Дымоходы и инженерные проходки требуют разных деталей
Для дымохода показывают пожарные расстояния, негорючую разделку, опирание, гидроизоляцию и герметизацию воздухонепроницаемого слоя разрешёнными материалами. Для вентиляционной трубы, канализационного стояка или кабельной проходки нужны свои манжеты, опоры и защита от воды.
Один универсальный герметик не решает все задачи. Материал должен выдерживать температуру, движение, влажность и контакт с соседними слоями.
Для плоской крыши рассчитывают уклоны и водоотвод
Помимо теплозащиты проект задаёт фактические отметки, уклонообразующий слой, расположение воронок, переливов и зон возможного подпора. Проверяют прочность теплоизоляции под нагрузкой, крепление или балласт и устойчивость кровельного ковра.
Воронка — отдельный теплотехнический и гидроизоляционный узел. Её положение, обогрев при необходимости и соединение с пароизоляцией показывают на рабочей детали.
Рабочий комплект должен быть однозначным
| Документ | Что в нём фиксируют | Что нельзя оставлять монтажнику |
|---|---|---|
| Общий разрез | Границу отапливаемого объёма и связь со стенами | Выбор места утепления |
| Расчёт теплозащиты | Толщины, неоднородности и температуры | Подбор материала только по упаковке |
| Влажностная проверка | Состав слоёв и возможность высыхания | Перестановку мембран |
| Конструктивный расчёт | Нагрузки, сечения, опоры и крепёж | Шаг длинных саморезов «по опыту» |
| Планы и узлы | Карниз, конёк, ендову, фронтон, окна и проходки | Геометрию примыканий на стройке |
| Спецификация | Материалы, свойства, ленты, манжеты и крепления | Несогласованную замену компонентов |
| План контроля | Этапы осмотра, фотофиксацию и испытания | Закрытие скрытых слоёв без приёмки |
- Тепловой и воздухонепроницаемый контуры замкнуты на планах и разрезах.
- Расчёты соответствуют конкретным материалам, климату и режиму помещений.
- Для каждого изменения геометрии есть читаемый узел с размерами и слоями.
- Крепления, нагрузки, пожарные отступы и вентиляционные проходы определены.
- Спецификация не противоречит чертежам, а допустимые замены описаны.
- Предусмотрена приёмка воздухонепроницаемого слоя и других скрытых работ до закрытия.
Качественный проект не пытается нарисовать каждый саморез, но исключает решения, от которых зависит безопасность и работоспособность кровли. Монтажник выбирает удобную последовательность операций в заданных пределах, а не заново проектирует тепловую оболочку на объекте.
Нормативные ориентиры
- СП 50.13330.2024 «Тепловая защита зданий» — расчёты теплозащиты, неоднородностей, воздухопроницаемости и влажностного режима.
- СП 17.13330.2017 «Кровли» — требования к кровельным системам, вентиляции, водоотводу и узлам.
- СП 20.13330.2016 «Нагрузки и воздействия» — постоянные, снеговые, ветровые и эксплуатационные нагрузки.
- СП 64.13330.2017 «Деревянные конструкции» — расчёт деревянных элементов и соединений.
- СП 2.13130.2020 — требования к огнестойкости и конструктивной пожарной безопасности.
