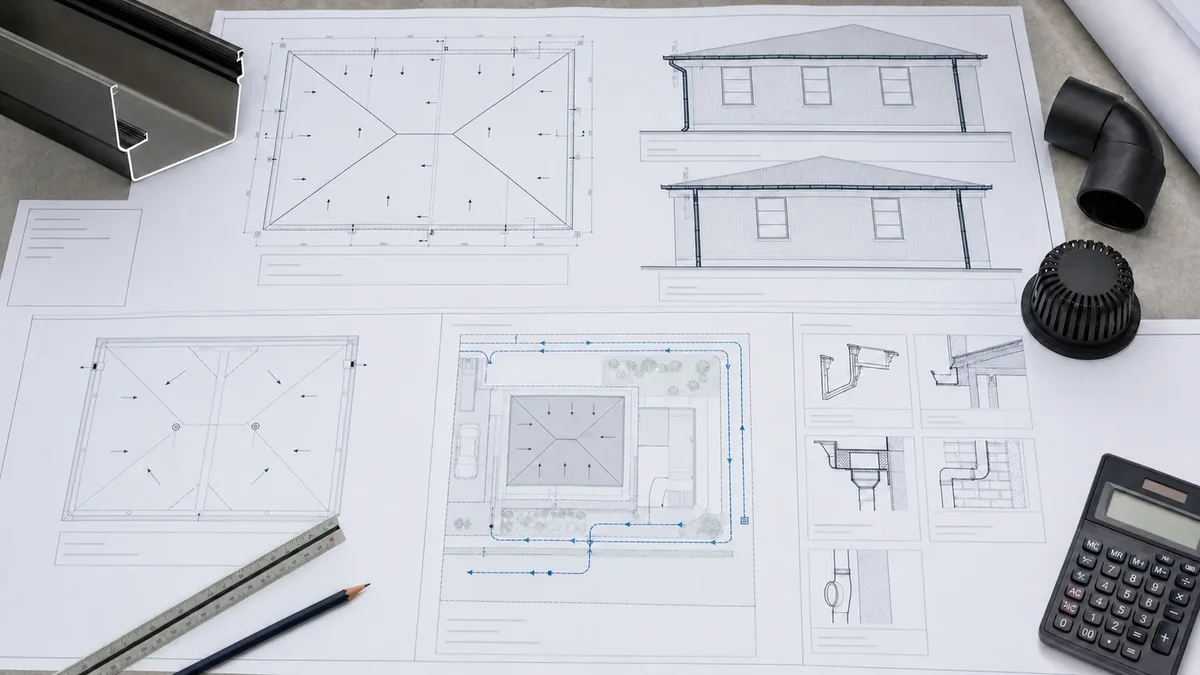

Рабочий проект водосточной системы должен провести воду от каждой части крыши до подтверждённого приёмника и дать монтажникам однозначные размеры, отметки, узлы и материалы. Одного плана с условными трубами недостаточно: нужны гидравлическое обоснование, схема водосборов, резервный путь, крепления, проходки, зимний режим, координация с конструкциями и наружной сетью. Ниже — состав комплекта, который проверяют до закупки и выхода исполнителей.
На листах указывают объект, стадию, раздел, шифр, номер редакции, дату, разработчиков и согласующих. В ведомости перечисляют все чертежи, расчёты и приложения.
Монтаж по распечатке без редакции опасен: невозможно доказать, что перед бригадой последняя версия.
Общие данные фиксируют основу проектирования
Здесь перечисляют применённые нормы, климатические условия, исходные чертежи, технические условия, принятый тип системы и границы раздела. Отдельно записывают допущения и требования, которые должен подтвердить заказчик.
Общая фраза «выполнить по действующим нормам» не заменяет исходные параметры.
Она связывает геометрию здания с наружным, внутренним или комбинированным водоотводом, описывает основной и аварийный режим, конечный выпуск и особенности эксплуатации.
По записке должно быть понятно, почему система имеет именно такое число приёмников и стояков.
План водосборов — основа всех последующих листов
На нём показывают контуры крыши, водоразделы, направления потока, площади участков и закреплённые за ними приёмники. Ендовы, козырьки и надстройки включают в соответствующие водосборы.
Сумма площадей должна совпадать с общей учитываемой поверхностью без пропусков и двойного счёта.
План уклонов содержит численные отметки
Указывают высоты водоразделов, ендов, воронок, карнизов, парапетов, порогов и переливов. Для клиновидной теплоизоляции дают марки и раскладку, для стяжки — толщины и границы участков.
Стрелки без отметок не позволяют проверить, пройдет ли вода через локальный узел.
Гидравлический расчёт должен быть воспроизводимым
В расчёте видны исходные осадки, площади водосборов, принятые коэффициенты, расходы по участкам и проверка пропускной способности приёмников, желобов, труб и выпусков.
Каталожная фраза «воронка до 300 м²» без расчётных условий не является достаточным обоснованием.
Каждый желоб, выпуск, воронка и стояк получает обозначение, которое повторяется в расчёте и спецификации. Для разветвлённой сети показывают расходы в характерных сечениях.
Это позволяет проверить замену одного элемента без пересчёта всей схемы вслепую.
Наружные желоба показывают с уклонами и опорами
План карниза содержит сечение, начало и конец участка, направление уклона, положение выпусков, деформационные соединения и шаг креплений. На разрезе задают положение желоба относительно края покрытия.
Равномерная расстановка труб по фасаду не заменяет гидравлическое распределение.
На фасадах указывают оси, диаметры или сечения, колена, хомуты, обходы, ревизии и нижние выпуски. Проверяют расстояния до окон, дверей, швов и оборудования.
Труба не должна появляться только в спецификации без реального места на здании.
Чертёж показывает несущую основу, толщину утепления, подсистему фасада, дистанционную деталь, анкер и герметизацию прохода. Для карниза аналогично задают крепление кронштейна к подготовленной конструкции.
Анкер в декоративном слое нельзя считать расчётной опорой.
Внутренние воронки привязывают в трёх измерениях
На плане задают координаты, отметку фланца, тип, расчётный расход и водосбор. Разрез показывает связь с пароизоляцией, утеплителем, уклонообразованием, водоизоляцией и верхним защитным элементом.
Высота воронки должна соответствовать фактическому уровню всех слоёв, а не только плите перекрытия.
Показывают способ соединения с мембраной или битумным материалом, прижим, манжету, теплоизоляцию, пароизоляцию и крепление корпуса. Для террасы или озеленения добавляют надставки и доступ.
Слово «герметизировать» без конструкции соединения не является рабочим узлом.
Парапетный выпуск требует отдельного разреза
На нём задают канал, уклон, фланцы, связь с водоизоляцией, утепление парапета, наружную приёмную головку и защиту фасада. Видимый аварийный выпуск получает безопасное направление.
Особенно тщательно проверяют холодный участок и возможность очистки.
Аварийный путь проектируют, а не подразумевают
Для соответствующих крыш показывают резервные воронки или переливы, их отметки, водосборы и место сброса. Расчёт подтверждает способность безопасно отвести предусмотренный расход при отказе основной системы.
Аварийная вода не должна попадать внутрь, на людей или в критичную зону фасада.
Стояки координируют на планах всех этажей
Для каждого уровня дают оси, диаметр, материал, соединения, крепления, компенсаторы, ревизии и проходы через перекрытия. Шахты показывают с реальными размерами и соседними сетями.
Разные положения одного стояка на этажных планах означают нерешённое смещение.
Для самотечной сети указывают отметки, уклоны, длины и места изменения направления. Для сифонно-вакуумной системы приводят расчётную схему производителя или проектировщика, крепления и требования к сборке.
Принципы двух систем нельзя смешивать на монтаже без перерасчёта.
Проходки согласуют с конструкторами
Чертежи содержат размеры отверстий, гильзы, обрамления, закладные и допустимые места в плитах, балках или профнастиле. Указывают способ восстановления огнестойкости и герметизации.
Сверление несущего элемента по месту не должно становиться способом согласования.
Если расчёт показывает необходимость теплоизоляции, на схеме задают материал, толщину, паронепроницаемое покрытие и непрерывность в креплениях и проходах. Особое внимание уделяют холодным шахтам и выпускам.
Локальный разрыв способен намочить отделку даже при герметичной трубе.
Показывают обогреваемые воронки, желоба и выпуски, мощность, длины, датчики, шкаф, защитные аппараты и алгоритм управления. Проверяют совместимость кабеля с кровлей и водостоком.
Запись «предусмотреть греющий кабель» не позволяет ни закупить, ни безопасно подключить систему.
Выпуск из здания показывают до наружной сети
На разрезе задают отметку, диаметр, гильзу, герметизацию, защиту от промерзания и ближайший колодец или приёмник. Проверяют обратный подпор и доступ для очистки.
Граница разделов не должна разрывать физическую трубу на неопределённом участке.
Генплан завершает маршрут воды
На нём видны подземные линии, лотки, дождеприёмники, колодцы, уклоны покрытий, накопитель, инфильтрационное сооружение или точка подключения. Приводят отметки земли и лотков.
Выпуск под отмостку без дальнейшей схемы оставляет проект незавершённым.
Проект учитывает допустимый расход, точку и отметку подключения, ограничения по качеству воды, регулирующую ёмкость и учёт, если они заданы владельцем сети.
Ссылка на технические условия не заменяет их реализацию на чертеже.
Спецификация содержит совместимые компоненты
Перечисляют воронки, желоба, трубы, фасонные детали, уплотнения, крепёж, теплоизоляцию, обогрев, шкафы и контрольные устройства. Указывают точные характеристики, количество и допустимые аналоги.
Соединитель и уплотнение не должны исчезать из заказа как «мелочёвка».
Проект учитывает температурное перемещение, коррозию, контакт разных металлов, ультрафиолет, химические воздействия и ограничения изготовителей. Способ резки и восстановления покрытия включают в указания.
Совпадающий цвет не подтверждает совместимость деталей разных систем.
План обслуживания создают до закрытия трасс
Показывают люки, ревизии, съёмные зоны настила, безопасные маршруты и точки доступа к воронкам и желобам. Указывают, какие элементы осматривают и очищают сезонно.
Если к узлу нельзя добраться без демонтажа чистовой отделки, проект нужно пересмотреть.
В нём определяют последовательность проходок, креплений, воронок, уклонов, труб, сети и испытаний, временный отвод осадков и защиту готовых элементов.
Временная заглушка или открытая воронка не должны создавать затопление во время строительства.
Контрольные точки назначают до скрытия
Принимают основания и отверстия, крепления, скрытые стояки, теплоизоляцию, узлы воронок, уклоны, наружную сеть и конечный выпуск. Для каждой точки задают способ проверки и документ.
Готовый декоративный короб не должен быть первым моментом осмотра трубы.
| Часть комплекта | Что должна доказать | Ключевая проверка |
|---|---|---|
| Расчёт и водосборы | Достаточность приёмников и сечений | Площади, расходы и марки совпадают |
| Планы и фасады | Физическую размещаемость системы | Нет конфликтов с проёмами и сетями |
| Разрезы и узлы | Непрерывность воды, тепла и герметизации | Есть отметки, материалы и крепления |
| Генплан и выпуск | Безопасное удаление воды с участка | Трасса доведена до подтверждённого приёмника |
| Спецификация | Комплектность и совместимость поставки | Все детали привязаны к чертежам |
| Контроль и обслуживание | Проверяемость и ремонтопригодность | Узлы доступны до и после сдачи |
Исполнительная документация задаётся заранее
В требованиях перечисляют акты скрытых работ, исполнительные схемы, фото, протоколы проверок, документы на материалы и изменения. Для подземной сети предусматривают съёмку до засыпки.
Исполнительный комплект нельзя достоверно восстановить после закрытия всех трасс.
Замена воронки, диаметра, трассы или точки выпуска оформляется запросом и проверяется расчётом и смежными разделами. Новая редакция листа выводит прежнюю из производства.
Пометка маркером на площадке не обновляет расчёт и спецификацию.
К ним относятся трубы без конечного выпуска, воронки без отметок, перелив без расчёта, стояк только на одном этаже, крепление без основания, обогрев без электрики и разные марки на плане и в спецификации.
Ещё один признак — узлы, нарисованные без фактических слоёв конкретной кровли.
Нормативные ориентиры
- СП 17.13330.2017 «Кровли» — проектирование уклонов, водоотвода, воронок, желобов, выпусков и кровельных узлов.
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий» — расчёт и проектирование внутренних водостоков, стояков и выпусков.
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения» — проектирование наружного отвода поверхностных сточных вод.
- ГОСТ Р 58956-2020 — требования к кровельным и парапетным воронкам для внутренних водостоков.
