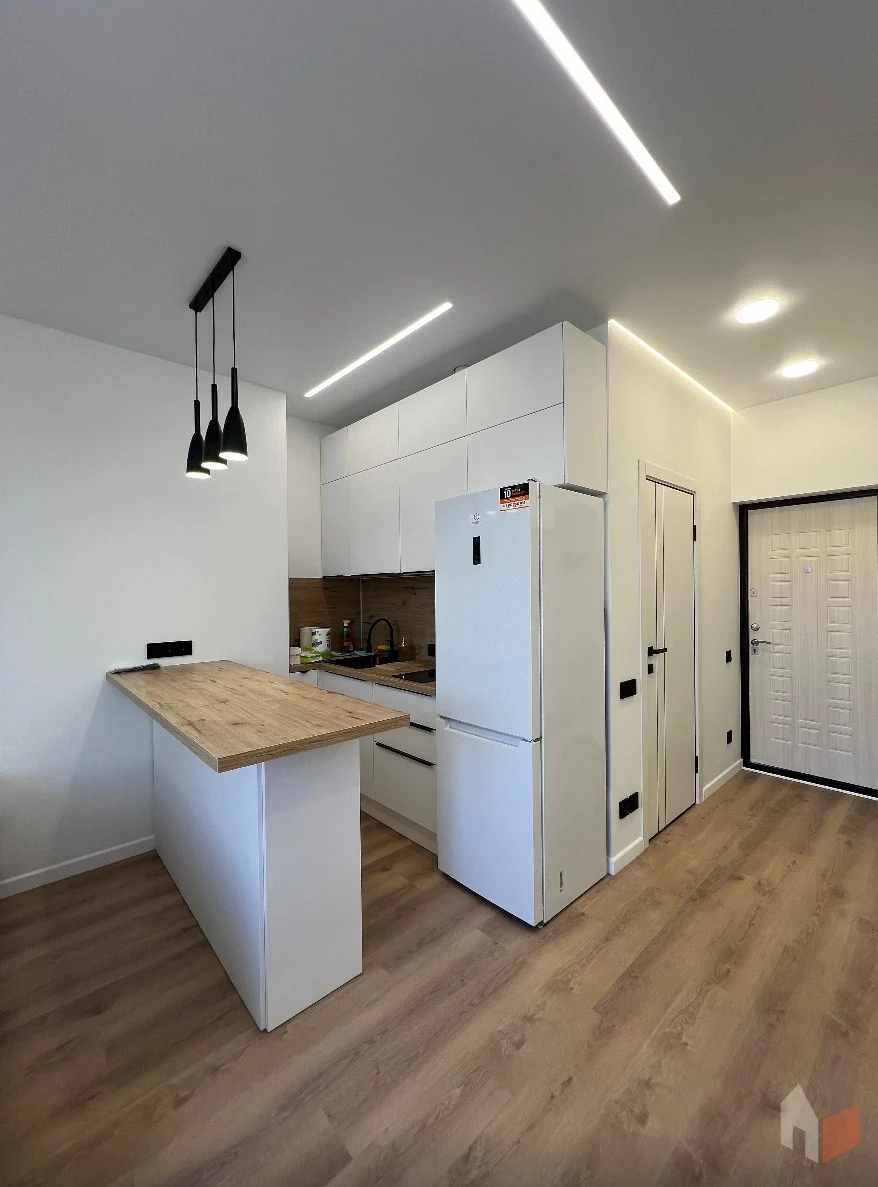

За одним фасадом сходятся мебель, вода, слив, питание, вентиляция и крепёж. Сдвиг розетки мешает ящику, неверная высота вывода поднимает полку, а неподтверждённая модель техники меняет весь модуль. Критические решения выпускают на координационных чертежах до монтажа скрытых сетей.
Проект не обязан превращать небольшую кухню в сотни листов. Он должен подробно раскрывать места, где ошибка будет скрыта отделкой, затронет несколько подрядчиков или потребует переделки заказного изделия.
Зафиксируйте единую базу размеров
Все разделы используют один проверенный обмер, одну отметку чистого пола и одну утверждённую планировку. На листах указывают стадию помещения: существующее состояние, подготовленные стены или чистовая геометрия. Размер от чернового пола нельзя смешивать с высотой от будущего покрытия.
Координаты дают от устойчивых осей и стен, положение которых не изменится. Цепочка из размеров шкафов удобна для производства, но недостаточна для строителей: выводы нужно привязать к помещению.
Неизвестные размеры маркируют как контрольные и назначают момент проверки. По ним не запускают столешницу, стекло и встроенную мебель до подтверждения.
Выпустите план мебели во всех рабочих состояниях
Основной план показывает корпуса, столешницу, технику, мойку, обеденное место и проходы. Дополнительный — открытые двери холодильника и духовки, выдвинутые ящики, посудомоечную машину, стулья и мусорную систему. Все элементы накладывают одновременно.
Проверяют перенос горячей посуды, возможность стоять у мойки, доступ второго человека, извлечение ящиков холодильника и путь обслуживания. Если открытая посудомоечная машина перекрывает единственный проход, это должно быть осознанным редким состоянием, а не неожиданностью.
Для каждого модуля указывают назначение и тип наполнения. Слова «ящики примерно здесь» недостаточно для координации розеток и труб.
Развёртки кухни являются главным координационным документом
На развёртке видны высоты нижних и верхних шкафов, столешницы, фартука, техники, полок, карнизов, розеток, света и выводов. Каждую стену маркируют на плане, чтобы исключить зеркальное прочтение.
Размеры дают до осей, краёв и монтажных зон, а не только до фасадов. Показывают доборы, боковины, зазоры для открывания и примыкания к неровной стене. Для угловой кухни выпускают обе стены и план стыка столешницы.
На развёртке отмечают скрытые крепления и зоны, где нельзя прокладывать кабель или трубу. Изготовитель мебели подтверждает, что схема соответствует его конструкции.
Утвердите модели техники до инженерных выводов
Для каждого прибора нужен технический лист с габаритами корпуса и фасада, вентиляционными зазорами, питанием, водой, сливом, открыванием и доступом для сервиса. Даже приборы одной номинальной ширины имеют разные монтажные условия.
Если модель ещё не куплена, проект задаёт допустимый диапазон и обязательные параметры. Однако перед выпуском мебели конкретную позицию подтверждают. Особенно это важно для холодильника, посудомоечной машины, духовки, микроволнового прибора и варочной панели.
Техника не должна извлекаться только после демонтажа соседнего шкафа, если производитель предусматривает обычное обслуживание. Розетки и краны размещают в доступной соседней зоне согласно инструкции, а не автоматически за корпусом.
| Прибор | Критический узел | Что проверить |
|---|---|---|
| Холодильник | Ниша, зазоры, дверь | Извлечение полок и ящиков |
| Духовка | Вентиляция пенала и питание | Соседние материалы и доступ |
| Варочная панель | Вырез и расстояния | Ящик, столешница, стена, питание |
| Посудомоечная машина | Фасад, шланги, открывание | Проход и примыкание к цоколю |
| Вытяжка | Высота и воздуховод | Приток, канал и уровень шума |
Газифицированная кухня требует отдельного согласованного решения
Наличие газового оборудования влияет на планировку, вентиляцию, ограждение помещения, расстояния до мебели и порядок выполнения работ. Исходные условия фиксируют по документам дома и фактическому оборудованию, а проектные решения проверяют у организаций и специалистов, имеющих право выполнять соответствующие работы.
Газовую трубу, кран, счётчик и прибор нельзя произвольно прятать в недоступный шкаф, переносить или закрывать отделкой. На развёртке показывают их фактическое положение, зоны доступа, вентиляцию и мебель рядом. Любой короб должен обеспечивать предусмотренное обслуживание и не создавать опасную полость.
Электрические розетки, вытяжку, подсветку и горючие материалы координируют с конкретной моделью прибора и действующими требованиями. Мебельщик не должен принимать газотехническое решение по каталожной картинке.
Если заказчик хочет отказаться от газа в пользу электрического оборудования, сначала проверяют техническую возможность, доступную мощность и официальный порядок. Демонтаж прибора сам по себе не изменяет статус системы.
Электрику рассчитывайте по нагрузкам и мебели
Электрический раздел содержит перечень потребителей, расчёт одновременной нагрузки, группы, кабели, защиту и точки подключения. Его выполняет квалифицированный специалист с учётом доступной мощности квартиры.
На мебельной развёртке показывают розетки и выводы относительно модулей. Проверяют глубину ящиков, крепёжные планки, мойку, горячие зоны и возможность отключить прибор. Розетка не должна оказаться закрытой стационарной техникой, если для обслуживания требуется доступ.
Подсветка включает профиль, световой модуль, кабель, блок питания, управление и ревизию. Блок нельзя замуровывать без возможности замены. Для встроенных розеточных блоков учитывают полезный объём шкафа и защиту от жидкости.
Воду и канализацию согласуйте с внутренним наполнением
На плане и развёртке показывают трубы, краны, фильтры, защиту от протечки, сифон, канализацию и подключения приборов. Узел под мойкой раскладывают в реальном объёме с учётом чаши, мусорной системы, ящиков и оборудования.
Канализационная трасса должна иметь обоснованный уклон, доступные соединения и ревизию там, где она требуется. Длинный перенос нельзя «спрятать в цоколе» без проверки высоты и пересечений.
Шланги не натягивают и не зажимают мебелью. Краны остаются быстро доступными. После монтажа выполняют испытание, но его порядок и ответственный предусматриваются проектом и планом работ заранее.
Вентиляцию проектируйте как систему
Схема показывает существующий вытяжной канал, постоянную решётку, кухонный зонт, воздуховод, обратные устройства там, где они допустимы, и путь приточного воздуха. Подключение не должно ухудшать общедомовую вентиляцию.
Для воздуховода задают сечение, материал, трассу, повороты, крепление, ревизию и место переходов. Его проверяют относительно верхних шкафов, потолка, карниза и светильников. Слишком поздно обнаруженный воздуховод часто приводит к случайному коробу и потере шкафа.
Модель вытяжки выбирают с учётом реальной трассы и шума. Производительность без притока и правильного канала не гарантирует удаление запахов.
Столешницу проектируйте до чистовой отделки
На чертеже столешницы показывают материал, толщину, кромку, швы, вырезы, свесы, пристеночные примыкания и опоры. Расположение шва согласуют с мойкой, техникой и зонами нагрузки. Длинный элемент проверяют по возможности изготовления, подъёма и заноса.
Для мойки и варочной панели используют монтажные шаблоны конкретных моделей. Способ установки должен быть совместим с материалом. Вырез не выполняют только по внешнему габариту прибора.
Финальный шаблон или замер делают после готовности оснований в предусмотренной стадии. Если фартук устанавливается после столешницы, порядок и герметизация примыкания фиксируются.
Фартук и розетки раскладывайте совместно
Развёртка фартука содержит границы, старт раскладки, швы, подрезки, внешние углы, примыкание к столешнице, розетки и рейлинги. Крупноформатный материал требует точных вырезов и логистики; плитка — согласования швов с блоками электрики.
Не размещайте розетку на узкой подрезке или в стыке без осознанного решения. Толщина материала влияет на монтаж коробок и положение фасадов. Основание готовят под выбранную систему, а не выравнивают приблизительно.
Предусмотрите крепления и закладные
Навесные шкафы, тяжёлые полки, вытяжка и рейлинги требуют подходящего основания и крепежа. Проект указывает материал стены, расчётную зону крепления и закладные там, где они нужны. Нельзя выбирать дюбель только по цвету упаковки.
В лёгкой перегородке закладные устанавливают до обшивки и фиксируют на исполнительной схеме. В капитальной конструкции проверяют допустимость сверления и отсутствие скрытых трасс.
Нагрузка включает собственный вес мебели и содержимое. Ответственность между строителями и мебельщиками закрепляют до монтажа.
Свет проектируйте по рабочим поверхностям
План света показывает общий, рабочий, обеденный и декоративный сценарии. Рабочая подсветка располагается так, чтобы человек не закрывал её собой. Проверяют отражение в глянцевом фартуке и цвет выбранных материалов.
Подвес над столом или полуостровом привязывают к готовой мебели, а не геометрическому центру комнаты. Согласуют высоту, обзор и возможность перестановки стола.
Управление должно быть доступно при входе и в рабочих точках. Совместимость драйверов, диммеров и световых модулей подтверждают спецификацией.
Определите границы между подрядчиками
Строители готовят геометрию и сети, мебельщики изготавливают и собирают корпуса, поставщики техники выполняют предусмотренный монтаж, а специалисты подключают оборудование в пределах квалификации. Конкретный договор может объединять роли, но ответственность всё равно фиксируют.
В таблице границ указывают, кто делает отверстие, устанавливает кран, герметизирует мойку, подключает прибор, монтирует воздуховод, регулирует фасады и устраняет повреждение отделки. Иначе каждый считает стык работой другого.
| Стык работ | Что согласовать | Контрольный результат |
|---|---|---|
| Стена — мебель | Геометрию, добор, крепёж | Фасады открываются, щель оформлена |
| Столешница — фартук | Порядок и герметизацию | Ровное водостойкое примыкание |
| Мебель — техника | Нишу, зазоры, фасад | Прибор работает и извлекается |
| Мойка — сантехника | Вырез, крепление, подключения | Герметичность и доступ к кранам |
| Шкафы — вентиляция | Трассу, решётки, ревизию | Воздухообмен и обслуживание |
Спецификации и версии должны совпадать с чертежами
Ведомость кухни содержит модуль, материал, фурнитуру, технику, мойку, смеситель, свет, отделку и ответственного за поставку. У позиции указывают производителя, модель, технический лист, количество и статус: предложено, согласовано, заказано или заменено.
Замена прибора проверяется не только по ширине. Сравнивают высоту, глубину, фасад, открывание, зазоры, подключение и обслуживание. После согласования обновляют развёртку и смежные планы. Исправление одной строки в таблице без чертежей создаёт конфликт версий.
Каждый выпуск получает дату и номер. На объект передают перечень действующих листов, а устаревшие файлы убирают из рабочей папки. Исполнитель не должен выбирать между двумя планами по более свежему времени сообщения в мессенджере.
После заказа фиксируют фактические позиции и сроки. Если поставка задерживается, альтернативу согласуют до изменения ниши или вывода, а не в день монтажа.
Назначьте контрольные замеры и точки остановки
До прокладки сетей проверяют планировку и технику. До закрытия штроб — координаты трасс и фотографии. После подготовки стен — геометрию и уровни. До заказа столешницы — готовую мебель и фактические углы. До подключения — соответствие моделей и выводов.
Точка остановки означает, что следующий этап нельзя начинать без проверки и фиксации результата. Это дешевле, чем обнаружить ошибку после фартука или столешницы.
Любое отклонение, влияющее на мебель или сети, передают проектировщику. Самовольная компенсация штукатуркой или добором может изменить проход и соседние узлы.
- Обмер, отметка пола и планировка едины для всех разделов.
- Мебель и техника показаны во всех открытых состояниях.
- Вода, канализация, электрика и вентиляция сведены на развёртках.
- Столешница, фартук, свет и крепления имеют выполнимые узлы.
- Модели оборудования подтверждены техническими листами.
- Границы ответственности закреплены между подрядчиками.
- Назначены контрольные замеры и точки остановки работ.
Кухня готова к строительству, если. Качественный проект кухни не оставляет исполнителю угадывать скрытые связи. Он показывает, как конкретная мебель соединяется с конкретной техникой и инженерией, кто отвечает за каждый стык и на каком этапе результат нужно проверить.
