В маленькой квартире мебель, свет, розетки, вентиляция и отделка зависят друг от друга особенно тесно. Если размеры кухни, открывание кровати или положение рабочего стола не показаны до начала работ, решения неизбежно принимаются по месту — часто уже после прокладки кабелей и выравнивания стен. Рабочий проект переводит замысел в проверяемые размеры, узлы и спецификации.
Состав проекта зависит от состояния квартиры и сложности ремонта. Для косметического обновления не нужен тот же объём, что для полной замены инженерии и встроенной мебели. Но любой комплект должен однозначно отвечать на три вопроса: что строится, где именно и из каких согласованных материалов.
Сначала зафиксируйте основание проекта
В начале комплекта указывают адрес объекта, версию обмерного плана, состав исходных документов, список жильцов и утверждённую планировочную концепцию. Здесь же перечисляют ограничения: сохраняемые конструкции, границы мокрых зон, общедомовые системы, правила дома и решения, требующие отдельного согласования.
Обмерный план остаётся частью рабочего комплекта. На нём показывают реальные стены, проёмы, высоты, выступы, несущие элементы, стояки, вентиляцию, отопление, электрощит и ревизии. Если размер ещё не проверен, его нельзя незаметно считать точным: ставят явную отметку и назначают дату контрольного обмера.
Титульный лист содержит состав чертежей и действующую редакцию. Это предотвращает работу по отдельному файлу из старой переписки. Каждый лист получает номер, название, дату и номер версии.
Покажите существующее, демонтируемое и новое отдельно
План демонтажа обозначает только то, что действительно удаляют: перегородки, отделочные слои, сантехнику, двери и другие элементы. На нём фиксируют меры по сохранению общедомовых систем и конструкций. Неясная линия «убрать всё» не позволяет оценить объём, безопасность и вывоз.
План монтажа показывает новые перегородки, проёмы, ниши, короба, закладные и привязки к устойчивым координатам. Для каждой конструкции задают состав или ссылку на узел. Размеры не должны складываться из случайных цепочек: исполнитель должен иметь возможность проверить положение от базовой стены или оси.
Совмещённый план полезен для общего понимания, но не заменяет раздельные листы при сложной переделке. Цвет на экране не должен быть единственным способом различить элементы — используются разные типы линий и понятная легенда, чтобы распечатка оставалась читаемой.
План мебели выполняйте в нескольких состояниях
Основной план показывает точные габариты выбранной или допустимой мебели. Для дивана, шкафа-кровати, раздвижной перегородки, стола и дверей нужен дополнительный план открытых состояний. Одновременно показывают выдвинутый стул, открытый шкаф и разложенное спальное место, а не каждый предмет на отдельной удобной картинке.
На плане отмечают постоянные проходы, рабочие зоны и подходы к инженерии. Отдельные размеры из справочника не заменяют технический лист конкретной модели. Если предмет ещё не выбран, проект задаёт максимально допустимый габарит и обязательные условия подключения.
Для заказной мебели указывают границу ответственности: что входит в общестроительный проект, а что разрабатывает мебельщик. До выпуска мебели стороны согласуют контрольные размеры готовых стен, пола и потолка.
Развёртки стен раскрывают то, чего не видно сверху
Развёртки необходимы для кухни, встроенных шкафов, рабочей зоны, стены с телевизором, санузла и сложных декоративных поверхностей. На них видны высоты, привязки розеток, выключателей, светильников, фартука, полок, техники и отделочных стыков.
Каждую развёртку связывают с планом маркировкой направления взгляда. Размеры дают от готового пола и проверяемых осей. Если толщина будущего покрытия влияет на высоту, это указывают. Фраза «по месту» допустима для финального контрольного размера, но не для принципиального положения всех элементов.
Развёртка помогает увидеть конфликты заранее: выключатель за открытой дверью, розетка за ящиком, светильник над высокой секцией или линия плитки, разрезающая фасад.

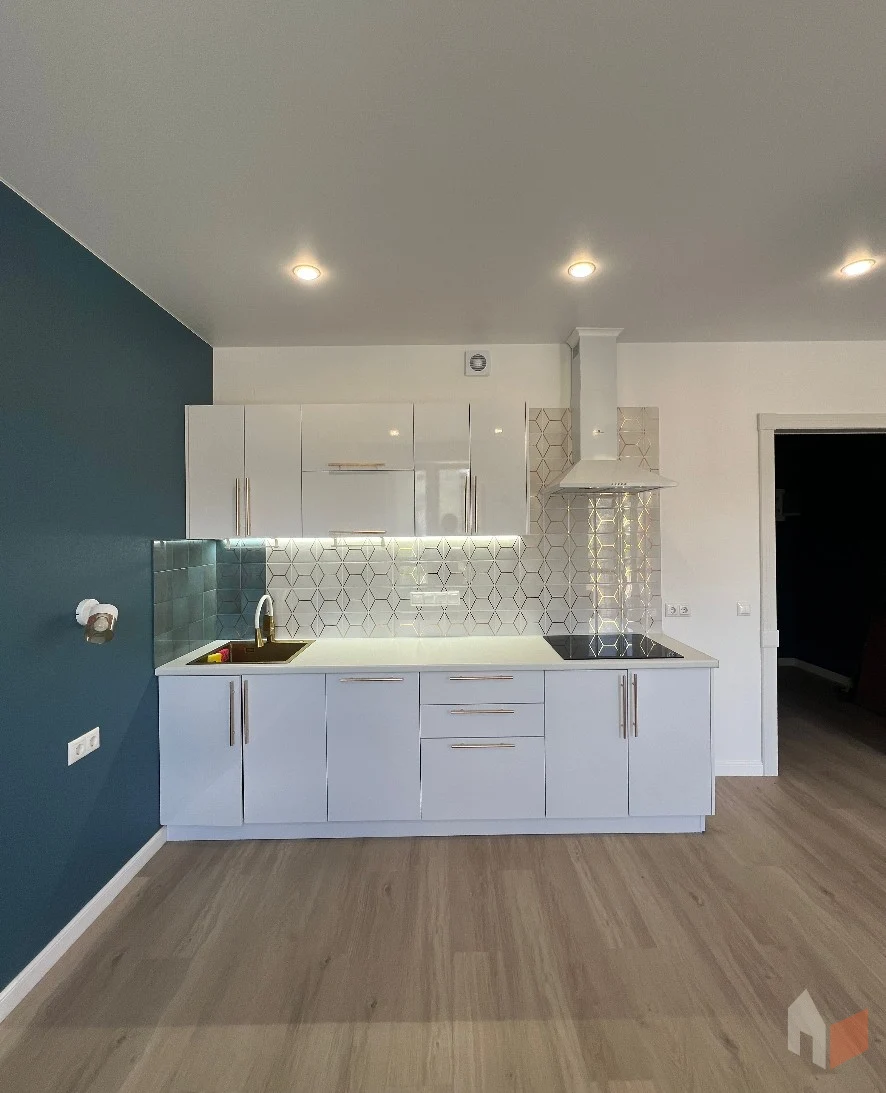

Кухня требует отдельного координационного листа
План и развёртки кухни показывают модули, рабочую поверхность, мойку, варочную панель, холодильник и остальную технику. Указывают точные модели либо подтверждённые диапазоны размеров, направление открывания, вентиляционные зазоры и доступ для обслуживания.
На одном координационном листе сводят воду, канализацию, электропитание, вентиляцию и подсветку относительно шкафов. Вывод не должен попадать за выдвижной механизм или в зону крепления. Положение розетки проверяют по инструкции прибора: она не всегда должна находиться непосредственно за ним.
Способ подключения кухонного зонта определяют с учётом устройства вентиляции конкретного дома и сохранения постоянного воздухообмена. Проект не должен предлагать перекрыть общую решётку или вести воздуховод через конструкцию без проверки допустимости.
| Элемент кухни | Что показать | Что проверить до монтажа |
|---|---|---|
| Холодильник | Корпус, фасад, открывание, зазоры | Извлечение ящиков и вентиляцию ниши |
| Мойка | Чашу, смеситель, фильтр, сифон | Совместимость с ящиками и доступом |
| Варочная панель | Вырез, питание, расстояния по инструкции | Соседство с мойкой, стеной и фасадами |
| Посудомоечная машина | Габарит, фасад, шланги и питание | Открывание рядом с проходом |
| Вытяжка | Модель, высоту, воздуховод или режим | Приток и работу общей вентиляции |
План потолка связывайте со стенами и мебелью
На плане потолка показывают уровни, материалы, карнизы, ревизии, закладные, вентиляционные элементы и светильники. Координаты задают от устойчивых осей, а не от ещё не установленного шкафа. Высота каждого участка должна учитывать реальные коммуникации и монтажный размер оборудования.
В студии особенно важно не дробить потолок случайными уступами. Если короб скрывает воздуховод, его трассу и доступ показывают на листе. Если линия нужна только для декора, проверяют её связь с мебелью и зонированием.
Шторы, высокие фасады и трансформируемая мебель могут конфликтовать с потолочными светильниками и карнизами. Поэтому потолок утверждают после, а не до планировки.
Сценарии освещения оформляйте до электрики
Проект света включает расположение приборов, тип освещения, способ монтажа, группы управления и сценарии. Для студии обычно различают уборочный, кухонный, рабочий, обеденный, вечерний, прикроватный и ночной режимы. Не все они требуют отдельного светильника, но управление должно быть понятным.
На плане указывают выключатели, проходное или иное согласованное управление, диммирование и связь с мебелью. Технические параметры выбранных приборов — мощность, световой поток, цветовая температура, индекс цветопередачи, угол и совместимость с регулятором — хранят в спецификации.
До закупки проверяют пробные образцы там, где свет критичен для цвета отделки или работы. Декоративное изображение свечения на визуализации не является светотехническим расчётом.
Электрический проект стройте по оборудованию
План электрики содержит розетки, выводы, выключатели, слаботочные точки и стационарных потребителей. Таблица нагрузок, группы, кабели и защитная аппаратура определяются квалифицированным проектировщиком с учётом доступной мощности и требований оборудования.
Каждую точку проверяют на развёртке и плане мебели. Розетка должна быть доступна, не попадать под крепёж и не мешать открыванию. Для рабочего места показывают питание, сеть, зарядку и кабельные маршруты; для телевизора — высоту, кронштейн и доступ к разъёмам.
В проекте отмечают резерв там, где ожидается будущая техника. Однако «розетки везде» не заменяют расчёт и могут усложнить отделку. Исполнитель не должен сам решать, к какой группе подключить мощный прибор.
Вода, канализация, отопление и вентиляция координируются вместе
Сантехнический план показывает приборы, точки подключения, трассы, запорную арматуру, коллекторы, фильтры, защиту от протечки и доступ к обслуживанию. Канализационные решения учитывают реальное положение стояка, требуемый уклон и конструкцию пола; произвольное поднятие уровня меняет всю квартиру.
По отоплению показывают сохраняемые и изменяемые приборы, подключение, регулирование, экраны и мебель рядом. Вмешательство в общедомовую систему согласуют установленным порядком. Декоративный короб не должен лишать теплоотдачи или доступа.
Схема вентиляции отражает вытяжные каналы, приточный путь, решётки, воздуховоды и оборудование. Для приборов указывают обслуживание, шум и питание. В одной комнате акустика вентиляции влияет и на сон, поэтому модель и режим нельзя выбирать после отделки.
Покажите отделочные границы и технологические узлы
План полов содержит материалы, направление укладки, стыки, пороги, уровни и участки подготовки основания. В маленькой студии лишнее дробление покрытия визуально уменьшает пространство, но выбор единого материала должен учитывать воду, нагрев и способ эксплуатации.
Развёртки отделки задают начало раскладки, углы, подрезки, примыкания, плинтусы и сопряжение с мебелью. Для сложных мест выпускают увеличенный узел: примыкание фартука к столешнице, скрытый карниз, ревизионный люк, порог санузла или крепление тяжёлого предмета.
Узел обязан быть выполнимым из выбранных материалов. Если толщина клея, профиля или основания не учтена, геометрия на объекте изменится. Поэтому каталожный рисунок адаптируют к фактической конструкции, а не вставляют без проверки.
Ведомости превращают изображения в комплект закупки
Ведомость отделки связывает помещение или поверхность с материалом, производителем, артикулом, цветом, форматом, количеством и запасом. Спецификация оборудования содержит модель, ключевые параметры, количество, ссылку на технический лист, статус согласования и поставщика либо ответственную сторону.
Отдельно ведут двери, сантехнику, свет, электрофурнитуру, мебель и технику. Коммерческая ссылка может исчезнуть, поэтому сохраняют название и артикул. Похожий цвет или прибор не считается автоматической заменой: влияние на размеры и подключения проверяют до заказа.
| Поле спецификации | Зачем нужно | Чего недостаточно |
|---|---|---|
| Производитель и артикул | Однозначно определить позицию | Фразы «белая плитка» |
| Технический лист | Проверить монтаж и подключение | Фотографии магазина |
| Количество и запас | Заказать одну партию и учесть подрезку | Площади помещения без раскладки |
| Статус | Отличить выбранное от предложенного | Устного согласия в переписке |
| Ответственный | Понимать, кто заказывает и принимает | Общей пометки «купить» |
Проведите междисциплинарную проверку
До выдачи комплекта накладывают друг на друга планы мебели, перегородок, потолка, света, электрики, сантехники, вентиляции и отопления. Проверяют, не проходит ли кабель через проём, не оказывается ли розетка за ящиком, не пересекается ли воздуховод с закладной, а ревизия — со шкафом.
Затем сверяют планы с развёртками и спецификациями. Одна и та же розетка должна иметь одинаковую координату и высоту на всех листах. Модель техники в ведомости должна совпадать с габаритом на чертеже. Автоматическая модель помогает, но итоговая проверка остаётся обязательной.
Найденное противоречие исправляют в источнике и выпускают новую версию связанных листов. Запрещено молча поправить только один PDF: тогда на объекте останутся две правды.
Отделите проектные размеры от контрольных
Часть размеров можно утвердить по обмеру до ремонта, а часть — только после выравнивания и укладки чистовых слоёв. В проекте явно отмечают контрольные замеры для кухни, встроенных шкафов, стекла, столешницы и других заказных изделий.
Исполнитель сообщает фактическое отклонение до закрытия этапа, если оно влияет на следующий элемент. Нельзя компенсировать ошибку случайным утолщением отделки без согласования: это может сузить проход или изменить мебель.
Допуски зависят от материала, узла и требований последующей установки. Их задают осознанно в проекте и договорённостях, а не универсальной фразой «идеально ровно».
Установите порядок выдачи и изменений
Перед началом работ команда получает единый выпуск: PDF для просмотра, при необходимости исходные форматы, перечень листов и журнал версии. На объекте должна быть доступна актуальная редакция. Устаревшие листы помечают и убирают из рабочей зоны.
Запрос на изменение содержит причину, новый чертёж, влияние на стоимость, срок, смежные разделы и решение заказчика. Только после согласования выпускают замену. Переписка «сдвиньте немного вправо» без координаты и обновления листа создаёт скрытую ошибку.
Авторский контроль помогает разъяснять проект и проверять соответствие замыслу, но не заменяет строительный контроль, ответственность исполнителя и приёмку качества. Роли закрепляют договором.
- Проверенный обмер и утверждённая планировка.
- Планы демонтажа, монтажа и мебели во всех состояниях.
- Развёртки кухни, хранения, рабочей зоны и санузла.
- Потолок, освещение, электрика и слаботочные точки.
- Вода, канализация, отопление и вентиляция.
- Полы, отделочные раскладки и критические узлы.
- Ведомости материалов, оборудования, мебели и техники.
- Междисциплинарная проверка, контрольные замеры и журнал изменений.
Минимальный рабочий комплект для студии. Ценность проекта измеряется не количеством листов, а числом важных решений, которые не придётся принимать в спешке на объекте. Хороший комплект понятен исполнителю, проверяем заказчиком и согласован между всеми разделами до того, как ошибка окажется скрыта отделкой.
