Вы сможете сформулировать задачу геодезисту, отличить топографическую съёмку от выноса границ участка и получить цифровой план, пригодный для посадки дома, проектирования сетей и организации рельефа.

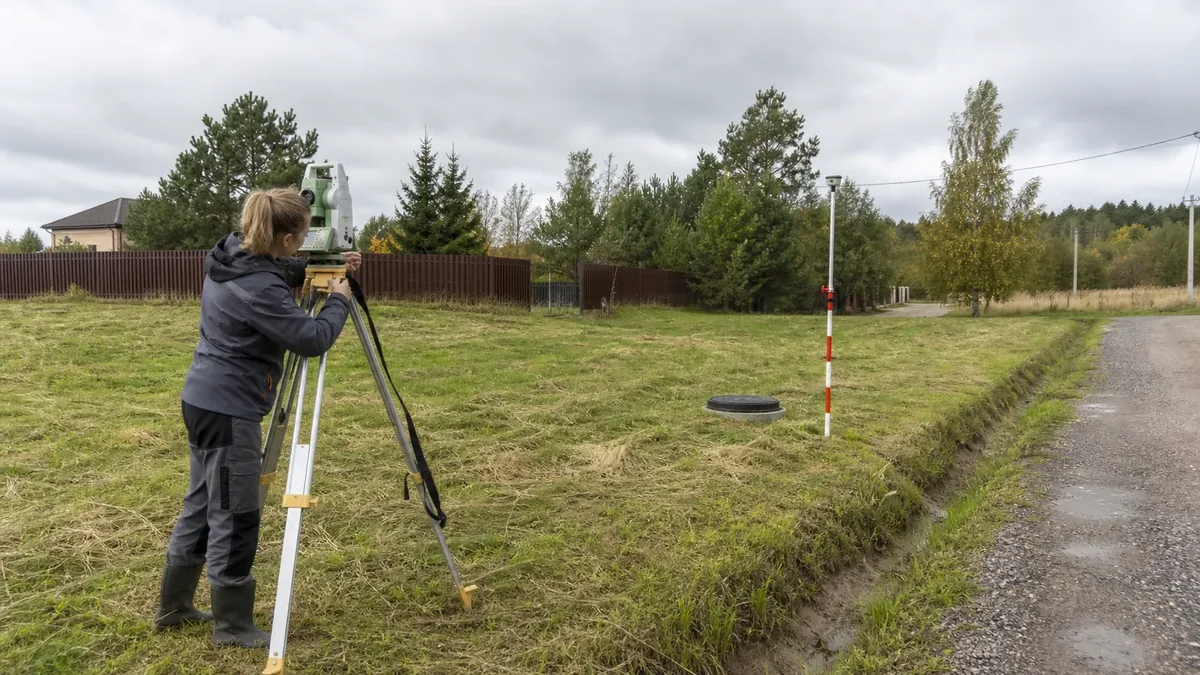

Топографическая съёмка превращает существующий участок в измерительную основу для проектировщика. На плане отображают ситуацию и рельеф в единой системе координат и высот: границы, строения, дороги, деревья, колодцы, опоры, видимые сети и характерные отметки земли. Без такой основы дом часто «сажают» по приблизительной схеме, а уклоны, подъезд, водоотвод и подключение коммуникаций начинают решать уже на стройке.
Не путайте разные геодезические задачи
| Работа | Результат | Для чего нужна |
|---|---|---|
| Топографическая съёмка | План ситуации и рельефа с координатами и высотами. | Проектирование здания, благоустройства и сетей. |
| Вынос границ | Закреплённые на местности точки по сведениям реестра. | Понять юридическое положение границы перед ограждением и работами. |
| Разбивка осей | Проектное положение дома или конструкции на местности. | Перенести утверждённый проект в натуру перед строительством. |
| Исполнительная съёмка | Фактическое положение уже выполненных элементов. | Проверить отклонения и сохранить данные о построенном объекте. |
| Межевание | Кадастровая процедура и межевой план. | Уточнение или образование земельного участка. |
Один выезд иногда объединяет несколько измерительных задач, но результаты и ответственность различаются. Фраза «померить участок» недостаточна: исполнитель может вынести четыре поворотные точки, тогда как архитектор ждёт полноценную цифровую топографическую основу.
Съёмку заказывают до разработки посадки дома.
Рациональный момент — после получения доступных документов на землю и до разработки посадки дома. Архитектор использует план вместе с градостроительными ограничениями, результатами геологии и заданием заказчика. Если сначала нарисовать дом без рельефа, позже могут потребоваться изменение отметки пола, подпорные стены, другой въезд или перенос инженерных выпусков.
Повторная съёмка может понадобиться, если рельеф изменили отсыпкой или выемкой, появились здания и сети, исходные материалы устарели либо расширилась зона проектирования. Универсального срока «годности» только по календарю нет: важна актуальность ситуации и требования конкретного согласующего органа или владельца сети.
Как определить границы работ. Снимать только прямоугольник кадастрового участка часто недостаточно. Для въезда нужен участок дороги и кювета, для подключения — территория до точки присоединения, для водоотвода — направление естественного стока за пределами будущего пятна застройки. Границу съёмки согласуют с проектировщиком до цены и выезда.
- весь участок и прилегающая полоса, влияющая на проект;
- дорога, фактические въезды, бордюры, кюветы и отметки проезжей части;
- соседние сооружения и ограждения в зоне возможного влияния;
- путь планируемых наружных сетей до предполагаемых точек подключения;
- берег, склон, овраг, подпорная стена или водоток, если они влияют на решения.
Масштаб и сечение рельефа
Для проекта частного дома часто применяется подробная съёмка масштаба 1:500, но масштаб нельзя выбирать по привычке: его назначает проектировщик с учётом размера территории, плотности ситуации и требуемой детализации. Масштаб 1:500 означает, что один сантиметр на бумаге соответствует пяти метрам на местности; точность исходных измерений при этом определяется методикой и нормативными требованиями, а не размером распечатки.
Рельеф передают отметками характерных точек и горизонталями. Шаг горизонталей выбирают по характеру местности и задаче. На плоском участке слишком крупное сечение скроет важный уклон, а на крутом мелкое сделает план перегруженным. Для планировки участка особенно важны отметки у углов будущего дома, дороги, входов, существующих колодцев и направлений стока.
Что должно попасть на топоплан
- координатная сетка, направление севера, система координат и высот;
- рельеф, горизонтали и характерные высотные отметки;
- существующие здания, навесы, фундаменты и другие сооружения;
- ограждения, подпорные стены, покрытия, лестницы и въезды;
- деревья или группы растительности в согласованной детализации;
- опоры, колодцы, люки, наземные признаки и доступные трассы сетей;
- дороги, бордюры, кюветы и элементы водоотвода;
- границы по предоставленным данным с понятным указанием их источника.
Подземные коммуникации нельзя надёжно восстановить только по видимому люку. Используют сведения эксплуатирующих организаций, приборный поиск и обследование доступных сооружений. На плане должно быть понятно, какие сети подтверждены, какие нанесены по архивным данным, а какие имеют неопределённое положение.
Критически важное ограничение
Топографический план не гарантирует отсутствия неизвестной подземной сети. Перед земляными работами уточняют трассы, получают необходимые согласования и выполняют предусмотренные меры безопасности.
Что написать в техническом задании
- адрес, кадастровый номер и схема территории;
- цель: проект дома, наружных сетей, благоустройства или реконструкции;
- граница съёмки и необходимые выходы к дороге либо точкам подключения;
- требуемый масштаб, сечение рельефа и системы координат и высот;
- перечень объектов и требуемая детализация растительности и сетей;
- форматы результата: подписанный отчёт, PDF и редактируемый DWG/DXF;
- необходимость согласования коммуникаций и требования принимающей организации;
- сроки, порядок проверки и исправления замечаний.
Если техническое задание готовит геодезическая организация, его всё равно должен проверить проектировщик. Иначе формально качественная съёмка может не охватить дорогу, точку подключения или соседний склон, которые нужны именно вашему проекту.
Исполнителю передают документы и сведения об условиях участка.
Исполнителю потребуются доступ на территорию, документы и имеющиеся планы. Передайте выписку или сведения о кадастровом номере, градостроительные материалы, старые съёмки, технические условия на подключение и контакты для доступа к закрытым зонам. Отдельно предупредите о колодцах, собаках, зарослях, крутых склонах и иных условиях, влияющих на безопасность и видимость.
Кадастровая граница и фактический забор могут не совпадать. Геодезист должен показать данные корректно, а не незаметно «подогнать» одно к другому. При обнаружении расхождения вопрос решают с кадастровым инженером и правообладателями; топосъёмка сама по себе не изменяет сведения реестра.
Что получить по завершении
Для частного проекта практический комплект включает технический отчёт или предусмотренный договором документ, инженерно-топографический план в PDF, редактируемый файл для проектировщика и перечень исходных пунктов и систем координат. Слои CAD должны быть структурированы: рельеф, здания, сети и подписи не должны быть одной неразбираемой картинкой.
Статья 47 Градостроительного кодекса описывает результаты инженерных изысканий как текстовые и графические материалы со сведениями о задачах, территории, видах, объёме, способах, сроках и качестве работ. Для объектов, подпадающих под соответствующие требования, важны также полномочия исполнителя, программа изысканий, передача результатов в информационные системы и экспертиза. Применимость процедур к конкретному индивидуальному дому следует уточнять у проектировщика и местного органа, а не переносить требования крупного объекта автоматически.
До оплаты результат проверяют по техническому заданию.
- съёмка покрывает всю согласованную территорию и пути сетей;
- указаны системы координат и высот, масштаб и сечение рельефа;
- видны дорога, въезд, ограждения, строения и важные элементы соседней ситуации;
- есть достаточные отметки для посадки дома и организации водоотвода;
- коммуникации различимы, а источник и точность спорных трасс обозначены;
- кадастровые данные не выданы за фактически закреплённую границу;
- PDF читается, а редактируемый файл открывается у проектировщика;
- в отчёте нет противоречий между схемой, координатами и высотами.
Как проектировщик использует топоплан
Архитектор размещает дом с учётом границ, ограничений, подъезда, сторон света и отметок. Конструктор получает исходные высоты для выбора отметки нулевого уровня и оценки объёма земляных работ, но решение о фундаменте принимает вместе с данными инженерной геологии. Инженер наружных сетей строит продольный профиль, проверяет уклоны самотечной канализации и места пересечений. Специалист по благоустройству рассчитывает проектные отметки, водоразделы и направления поверхностного стока.
Поэтому один красивый план для эскиза не равен полноценной основе для всех разделов. До заказа спросите каждого проектировщика, какие данные ему нужны. Для канализации может потребоваться съёмка до конкретного колодца с отметками лотка, для электроснабжения — трасса до опоры или точки присоединения, для въезда — поперечный профиль дороги и кювета. Эти зоны дешевле измерить за один подготовленный выезд.
Полевой контроль со стороны заказчика.
Заказчику не нужно вмешиваться в методику измерений, но полезно пройти участок с исполнителем перед началом. Покажите скрытые колодцы, предполагаемый въезд, старые фундаменты и места сезонного скопления воды. Сверьте границу работ на схеме. После полевого этапа не перемещайте межевые знаки и не меняйте рельеф до уточнения, все ли данные собраны.
Если участок зарос, договоритесь, кто обеспечивает видимость. Прибор не измеряет поверхность земли через плотный кустарник, а спутниковое оборудование не отменяет необходимости фиксировать детали ситуации. Иногда требуется расчистка отдельных линий или дополнительный способ съёмки. Ограничения должны быть отмечены в результате, а не скрыты интерполяцией.
Ошибки, которые приводят к повторному выезду.
- заказана съёмка «по забору» без прилегающей дороги и кювета;
- не включён коридор до точки подключения электричества, воды или канализации;
- проектировщик получает только изображение PDF без редактируемых данных;
- старый план используется после отсыпки и изменения рельефа;
- не различаются фактический забор и юридическая граница;
- не выяснено, требуется ли согласование инженерных коммуникаций;
- цена выбрана до определения площади, детализации и состава результата.
Нормативные ориентиры
- Градостроительный кодекс РФ, статья 47 — инженерные изыскания и состав их результатов.
- СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения».
- СП 317.1325800.2017 «Инженерно-геодезические изыскания для строительства».
