Вы сможете отличить простую отметку факта раскрытия от измерительного мониторинга, подготовить точки наблюдения и получить сопоставимые данные, по которым инженер оценит направление и скорость деформации.
Наблюдение за трещиной отвечает на конкретный вопрос: изменяется ли взаимное положение двух участков конструкции и как именно. Для этого недостаточно иногда прикладывать линейку. Нужны закреплённые точки, известная точность, календарь измерений и условия, при которых получены показания.
Мониторинг не заменяет обследование. Если конструкция уже имеет признаки аварийного состояния, сначала принимают меры безопасности. Наблюдать без ограничения эксплуатации опасной зоны — не способ доказать её пригодность.
Что именно может происходить с трещиной
Кромки способны расходиться и сходиться поперёк линии, смещаться вдоль неё или выходить из плоскости стены. Обычная шкала часто показывает только поперечное раскрытие. Для сдвига и пространственного перемещения применяют двухосевые или трёхосевые устройства, деформационные марки и геодезические методы.
Важно отличать обратимое движение от накопления остаточной деформации. Кирпичная стена может немного «дышать» с сезонной температурой и возвращаться к прежнему положению. При продолжающейся осадке каждое измерение добавляет однонаправленное смещение. Эти процессы видны только на графике с достаточно длинным рядом данных.
Почему гипсовый маяк даёт мало информации
Полоска гипса или раствора популярна из-за простоты. Если она разорвалась, можно предположить движение, но нельзя надёжно узнать его величину и направление. Сам маяк трескается от усадки, влаги, слабой подготовки основания или случайного удара. Если он остался цел, движение могло произойти рядом либо не передаться через мягкий слой отделки.
Такой индикатор допустим как временный сигнал при осмотре специалистом, но не как единственное основание для вывода о стабилизации здания. На нём фиксируют номер и дату установки, защищают от воздействия и фотографируют, однако для решения о ремонте нужны измеримые данные.
Пластинчатый трещиномер

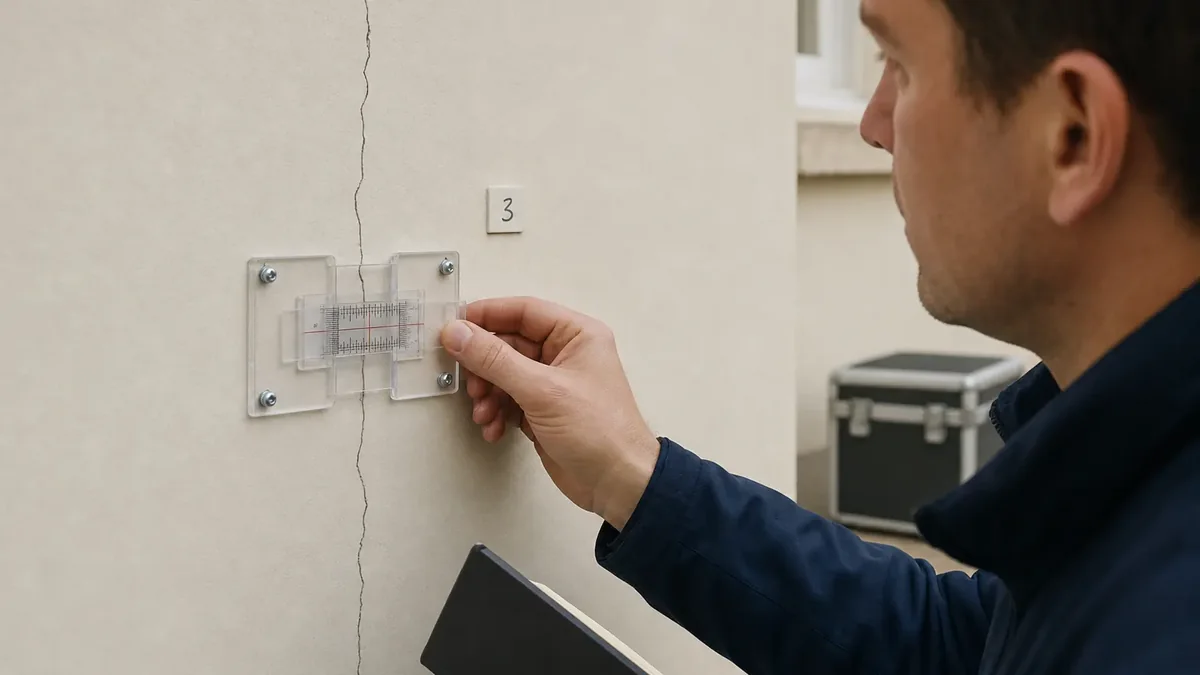

Прозрачные перекрывающиеся пластины со шкалой закрепляют по разные стороны трещины. По смещению перекрестия определяют изменение раскрытия и сдвиг в плоскости. Устройство недорого, показания легко фотографировать, а точность достаточна для многих стен и перегородок.
Основание очищают до стабильного слоя. Одну половину крепят к одной стороне конструкции, вторую — к другой; клей или крепёж не должны соединять кромки через сам дефект. После установки записывают исходное показание, а не считают нулём положение делений «на глаз».
Контрольные точки и ручные измерения
Для узких трещин используют щупы, измерительные лупы и шаблоны ширины. Они подходят для картирования большого количества дефектов, но результат зависит от освещения, глубины и оператора. Линейка с миллиметровыми делениями слишком груба для малых изменений.
Парные металлические марки позволяют периодически измерять расстояние индикатором или штангенциркулем. Метод требует стабильного закрепления, одинакового положения инструмента и учёта температуры. Номера точек наносят рядом, а их координаты и фотографии включают в схему.
Электронные датчики
Датчики линейного перемещения автоматически записывают изменение с заданным интервалом. Они полезны при быстром процессе, труднодоступной конструкции, влиянии строительных работ рядом или необходимости тревожного уведомления. Вместе с перемещением желательно регистрировать температуру, а иногда влажность, вибрацию и уровень воды.
Диапазон датчика выбирают с запасом, но не в ущерб разрешению. Нужны надёжное питание, защита кабелей и контроль связи. Пропавшая передача не означает остановку деформации, поэтому система сообщает и об отказе самого измерительного канала.
Когда нужна геодезия
Трещиномер показывает локальное движение, но не отвечает, оседает ли фундамент, наклоняется ли вся стена или прогибается перекрытие. Геодезический мониторинг связывает марки на конструкциях с устойчивой опорной сетью и определяет осадки, горизонтальные смещения и крены.
Нивелирование применяют для вертикальных перемещений, тахеометрию — для пространственных координат, лазерное сканирование — для геометрии поверхностей и повторных моделей. Метод и класс точности задают по ожидаемой величине деформации. Если погрешность сопоставима с самим движением, ряд наблюдений бесполезен.
Как убедиться, что исходные точки стабильны
Репер нельзя размещать на той же деформирующейся части здания и считать неподвижным. Опорные точки располагают вне предполагаемой зоны влияния и проверяют их взаимную устойчивость. Для котлована рядом может потребоваться сеть за пределами осадочной воронки.
Схема содержит координаты, способ закрепления и фотографии каждой марки. Потерянную точку нельзя просто заменить соседней без увязки с прежним рядом: новая серия должна быть приведена к общей системе измерений.
Нулевой цикл измерений
До начала влияющих работ выполняют не один формальный замер, а исходную серию. Повторные отсчёты позволяют оценить разброс метода, проверить крепление марок и установить обычное поведение конструкции. Если прибор поставили уже после разработки котлована или демонтажа стены, момент начала движения останется неизвестным.
В исходный акт включают состояние всех видимых конструкций, соседних помещений и фасада. Это защищает обе стороны: владелец получает доказательство реального изменения, а подрядчик не принимает на себя старые дефекты, существовавшие до его работ.
Периодичность наблюдений
Интервал зависит от риска и скорости процесса. При активных земляных работах измерения могут выполнять непрерывно или несколько раз в сутки. Для медленной сезонной деформации нужны недели и месяцы. Первые замеры проводят чаще, чтобы оценить динамику, затем график корректирует ответственный специалист.
Внеочередное измерение выполняют после сильного дождя, аварии сети, замораживания или оттаивания грунта, изменения нагрузки, вибрационного события и этапа работ рядом. В журнале отмечают точное время события, иначе скачок на графике останется без объяснения.
Пороговые значения и тревоги
Предупредительный и предельный уровни назначают проектировщик или специалист по обследованию для конкретной конструкции. Они могут учитывать не только одно показание, но и скорость, ускорение, разницу между соседними точками и сочетание нескольких параметров.
Для каждого уровня заранее определяют действие: проверить прибор, уведомить ответственных, усилить наблюдение, изменить технологию работ, разгрузить участок или остановить работы и вывести людей. Сигнал без регламента реагирования не обеспечивает безопасность.
Скачок сначала проверяют, но не игнорируют
Необычное значение может быть реальным движением, ударом по датчику, температурным эффектом или ошибкой чтения. Его подтверждают повторным измерением и осмотром, сохраняя исходную запись.
| Что записывать | Зачем это нужно |
|---|---|
| Номер точки и прибора | Исключает смешение разных трещин и каналов. |
| Дата и точное время | Позволяет сопоставить показание с событиями. |
| Значение и единица | Нужно для расчёта изменения и скорости. |
| Температура и условия | Помогает отделить сезонное влияние. |
| Фото в одинаковом ракурсе | Показывает состояние крепления и самой трещины. |
| Работы и происшествия | Объясняет возможные изменения динамики. |
| Фамилия наблюдателя | Обеспечивает прослеживаемость измерения. |
Как вести журнал. Исходные показания не переписывают задним числом. Если обнаружена ошибка, сохраняют прежнюю запись, добавляют исправление и причину. Электронные данные регулярно копируют, а часы датчиков синхронизируют.
Как читать график
По горизонтали откладывают время, по вертикали — изменение относительно исходного положения. Полезно добавить температуру, осадки или этапы работ. Пилообразное сезонное движение отличается от устойчивого тренда, но короткий участок графика способен создать ложное впечатление стабилизации.
Инженер оценивает не только наклон линии, но и согласованность соседних точек. Одновременная осадка нескольких марок может указывать на движение участка здания; одиночный скачок чаще требует проверки крепления или локального воздействия.
Типичные ошибки наблюдения.
- ставить маяк на обои или отслаивающуюся штукатурку;
- измерять каждый раз другим инструментом и без исходного отсчёта;
- фотографировать без масштаба и общего вида;
- не учитывать температуру и сезон;
- переставлять прибор, не закрыв прежнюю серию;
- наблюдать только одну трещину при деформации всего здания;
- объявлять процесс стабильным после нескольких дней;
- не назначать ответственного за тревожные значения.
Когда мониторинг можно завершить
Срок определяют по механизму деформации и цели наблюдений. После устранения утечки нужно увидеть реакцию основания и конструкции, которая может запаздывать. После строительных работ рядом наблюдение продолжают до завершения влияющего этапа и подтверждения устойчивого поведения.
Завершение оформляют итоговым анализом: полнота ряда, максимальные и остаточные перемещения, скорость, связь с событиями и вывод о дальнейших действиях. Снять приборы только потому, что трещина визуально не изменилась, недостаточно.
Что должно остаться у заказчика.
- схема всех трещин, марок, реперов и датчиков;
- описание приборов, точности и способов установки;
- исходные и последующие показания без пропусков;
- фотографии точек и журнал событий;
- графики перемещений, скорости и связанных факторов;
- пороговые уровни и журнал срабатываний;
- инженерный вывод о динамике и ограничениях;
- решение о продолжении наблюдения, ремонте или усилении.
