Вы сможете сопоставить способ наблюдений с риском проекта, определить минимальный набор точек и частоту замеров и не платить за автоматический мониторинг, который не отвечает на проектный вопрос.
Способ наблюдений выбирают не по принципу «чем дольше, тем лучше», а по последствиям ошибки. Для лёгкого дома без подвала на выраженном склоне может быть достаточно данных инженерных изысканий и обоснованного прогноза. Для заглублённого помещения, участка в зоне подтопления или ответственной конструкции один летний замер создаёт неприемлемую неопределённость.
| Подход | Что даёт | Основное ограничение |
|---|---|---|
| Разовые замеры при бурении | Появление и установление воды в конкретный период. | Не показывают сезонный максимум и скорость изменения. |
| Ручные повторные наблюдения | Ряд по нескольким датам и точкам при умеренной стоимости. | Между выездами можно пропустить короткий пик. |
| Автоматические регистраторы | Частый непрерывный ряд и реакцию на осадки или откачку. | Требуют настройки, барометрической компенсации, проверки и защиты. |
Три уровня наблюдений. Эти подходы можно сочетать. Автоматический датчик не заменяет геологический разрез и ручной контроль, а единичный ручной замер полезен для проверки электронного ряда.
- сооружение не имеет заглублённых эксплуатируемых помещений;
- расчётные элементы находятся существенно выше возможного уровня;
- рельеф обеспечивает естественный отток и нет признаков подтопления;
- условия однородны и подтверждены качественными архивными данными;
- проект допускает консервативную расчётную отметку без сложных мер;
- ошибка не приводит к дорогой переделке гидроизоляции или всплытию конструкции.
Когда разового наблюдения может быть достаточно. Решение должен обосновать специалист. «В скважине сегодня сухо» не является обоснованием. Даже при ограниченной программе в отчёте оценивают верховодку, сезонность и техногенный подъём.
Когда нужна серия ручных замеров
Ручной мониторинг рационален, когда важна сезонная картина, но быстрые суточные колебания не критичны. Наблюдения проводят в нескольких правильно оборудованных точках, охватывая снеготаяние, влажный сезон и межень. Частоту увеличивают в ожидаемый период подъёма.
Преимущество ручного метода — специалист каждый раз осматривает оголовок, проверяет засорение, повреждение и внешние условия. Недостаток — зависимость от дисциплины и вероятность пропустить короткий пик после ливня или аварийной утечки.
- подвал или резервуар чувствителен к напору и всплытию;
- уровень быстро реагирует на осадки, реку, насос или стройку;
- нужно определить задержку и амплитуду сезонного отклика;
- водопонижение может влиять на соседние основания;
- проводится опытная откачка или контроль дренажа;
- объект расположен на потенциально подтопляемой территории;
- ручной доступ редок, но оборудование можно безопасно защитить.

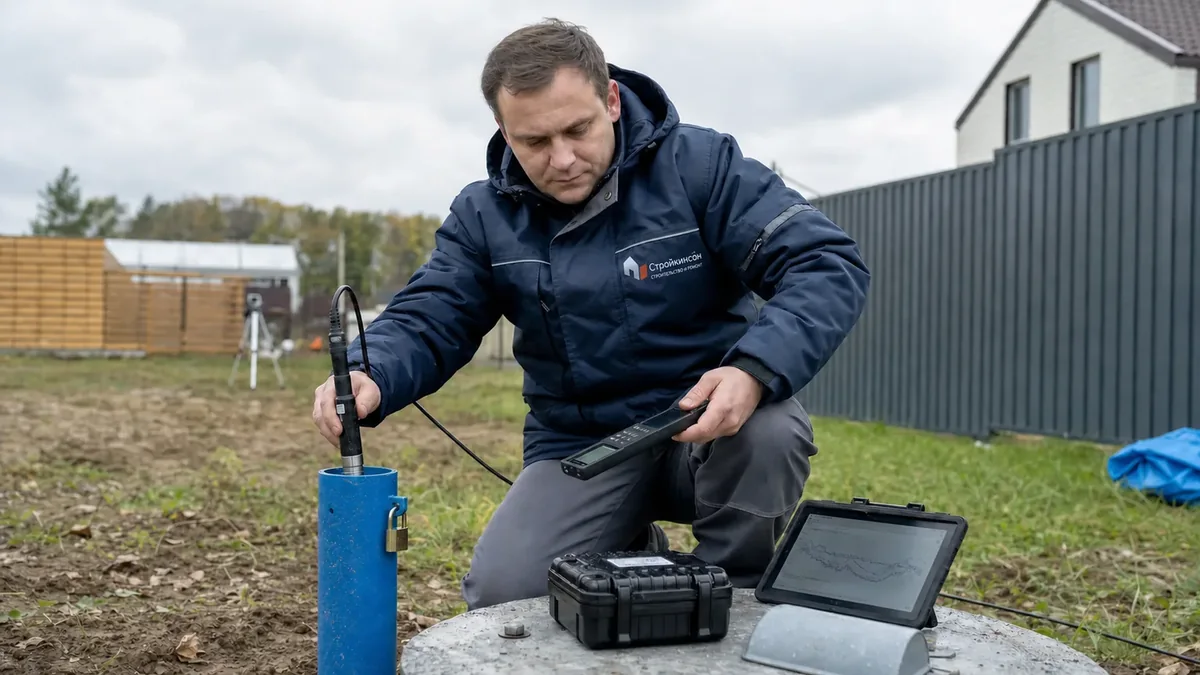

Когда оправдан автоматический регистратор. Датчик давления измеряет столб воды над собой, а не абсолютную отметку напрямую. Для невентилируемого прибора учитывают атмосферное давление. Также фиксируют отметку датчика, глубину подвеса и изменения положения.
Сколько наблюдательных точек нужно
Одна точка показывает изменение только в одном месте и не даёт направления потока. Число зависит от площади, рельефа, геологии и задачи. Для оценки градиента нужны минимум несколько точек в одном горизонте с надёжной высотной привязкой. У склона размещают точки выше и ниже, у дренажа — до и после зоны его влияния.
Больше скважин не гарантирует качество, если они имеют разные фильтровые интервалы и фактически наблюдают разные горизонты. Конструкция и геологический разрез каждой точки входят в интерпретацию.
Как выбрать интервал записи
Интервал должен быть короче характерного события. Для реакции на ливень может потребоваться запись каждые 15–60 минут, для медленного сезонного горизонта — несколько часов или сутки. Слишком частая запись быстро расходует память и батарею, но не добавляет информации, если уровень меняется медленно.
На старте используют более частый интервал, оценивают динамику и затем корректируют. Изменение настройки фиксируют в журнале, чтобы разная плотность данных не выглядела пропуском.
Длительность мониторинга
Минимальная длительность определяется тем, какие циклы нужно увидеть. Наблюдение с августа по октябрь не описывает весенний подъём. Годовой цикл охватывает сезоны, но один аномально сухой год может не представить многолетний максимум. Поэтому короткий ряд сопоставляют с длительными региональными данными.
Для ответственного сооружения, сложного подтопления или оценки техногенного влияния программа может быть многолетней и продолжаться во время строительства и эксплуатации. Для частного дома объём выбирают пропорционально риску, а не копируют максимальную программу крупного объекта.
Наблюдать нужно до принятия необратимого решения
Мониторинг, начатый после строительства подвала, уже не помогает выбрать его отметку и систему защиты. Если сезонный максимум неизвестен, это учитывают в графике проектирования.
Как обеспечить качество данных.
- Привязать оголовок и датчик к устойчивой высотной основе.
- Документировать конструкцию скважины и фильтровый интервал.
- Сделать исходный ручной замер до установки прибора.
- Проверить часы, единицы, диапазон и температурные условия.
- Регулярно выполнять контрольные ручные измерения.
- Осматривать оголовок после техники, мороза и паводка.
- Сохранять сырые данные отдельно от исправленной версии.
- Вести журнал всех замен, откачек и вмешательств.
Барометрическая компенсация
Абсолютный датчик воспринимает сумму давления воды и атмосферы. Из его ряда вычитают атмосферное давление, измеренное синхронно подходящим барологгером или полученное из обоснованного источника. Большое расстояние и разница высот между приборами увеличивают ошибку.
Вентилируемый датчик компенсирует атмосферу через кабель, но чувствителен к влаге в вентиляционной трубке. Выбор зависит от условий и обслуживания. В отчёте указывают тип прибора и способ коррекции.
Как связать уровень с осадками
Для интерпретации нужны не только суточные суммы дождя, но и снегозапас, оттепели, температура и состояние поверхности. Пик уровня может запаздывать относительно осадков. Локальная ливневая система способна быстро направить воду к одной скважине, не отражая региональный фон.
На общем графике показывают уровень, осадки и события: запуск насоса, повреждение трубы, открытие котлована. Корреляция помогает выдвинуть гипотезу, но причинность подтверждают гидрогеологической моделью и дополнительными данными.
Пропуски и выбросы
Нельзя автоматически сглаживать неудобный пик. Сначала проверяют, был ли он реальным событием: сопоставляют соседние точки, погоду, ручной замер и состояние прибора. Ложный скачок может появиться при извлечении датчика, изменении глубины подвеса или конденсате.
Все удаления и исправления документируют. Сырые данные остаются неизменными, обработанная версия содержит флаг качества и объяснение. Интерполяция длинного пропуска не превращает его в наблюдение.
Что получить в результате.
- паспорт и схему каждой наблюдательной скважины;
- координаты и абсолютные отметки;
- таблицу ручных и автоматических измерений;
- графики уровней, осадков и событий;
- описание приборов, калибровки и обработки;
- оценку сезонного и возможного многолетнего изменения;
- расчётную отметку или диапазон для проектирования;
- ограничения прогноза и рекомендации продолжения наблюдений.
Обслуживание автоматической системы
До установки проверяют диапазон датчика: он должен покрывать максимальный столб воды без потери чувствительности. Фиксируют серийный номер, калибровку, глубину подвеса, заряд и свободную память. Кабель закрепляют так, чтобы датчик не лежал на дне и не перемещался при каждом открытии крышки.
На каждом сервисном выезде сначала делают ручной замер, затем считывают данные и только после этого извлекают прибор. После обратной установки снова фиксируют глубину. Если часы сбились или батарея прервалась, пропуск отмечают, а не заполняют выдуманными значениями.
Как отличить разные водоносные горизонты
Две соседние скважины могут показывать разные уровни не из-за ошибки, а потому что их фильтры открыты в разных слоях. Для сравнения нужно знать геологический разрез и интервал фильтра. Скважина, открытая на всю глубину, способна искусственно соединить горизонты и исказить естественный напор.
Если проекту важны верховодка и более глубокая напорная вода, устраивают отдельные точки с изоляцией интервалов. Нельзя опускать два датчика в одну гидравлически открытую трубу и считать, что они наблюдают разные слои.
Как оценить работу дренажа
Для контрольного опыта нужны точки внутри и вне предполагаемой зоны влияния. Наблюдения начинают до запуска, затем фиксируют расход откачки, уровень и время восстановления после остановки. Падение воды только рядом с насосом не доказывает защиту всего подвала.
Эффект оценивают вместе с погодой: запуск в сухой период может создать красивый график без реального испытания нагрузки. Также проверяют, не вызывает ли понижение осадку соседнего грунта и куда безопасно отводится вода.
Когда мониторинг продолжают после строительства
Наблюдения сохраняют, если работа дренажа является частью безопасности, существует риск подтопления или прогноз требует проверки. Период эксплуатации позволяет сопоставить фактический уровень с проектным и вовремя обнаружить засорение, утечку или изменение территории.
Программа задаёт пороговые отметки и действия: усилить наблюдения, проверить насос, осмотреть гидроизоляцию или привлечь специалиста. Датчик без ответственного лица и алгоритма реакции превращается в архив цифр, а не систему контроля.
Как выбрать подход.
- сформулировано решение, для которого нужен уровень;
- оценены последствия ошибки и стоимость защиты;
- точки наблюдают нужный водоносный горизонт;
- график охватывает критический сезон;
- частота записи соответствует скорости процесса;
- есть ручной контроль и высотная привязка;
- ряд сопоставлен с многолетними данными;
- проектировщик получил расчётную отметку, а не только сырые цифры.
