Трещина в стене над свайным фундаментом не доказывает, что «просели сваи», а ровный ростверк не доказывает отсутствие скрытого дефекта. Причину ищут по цепочке: исходные грунты и нагрузки, история устройства каждой сваи, исполнительная схема, работа ростверка, водный режим и наблюдаемая деформация здания. Исправление выбирают только после локализации механизма проблемы.
Сначала фиксируют признаки, не разрушая доказательства

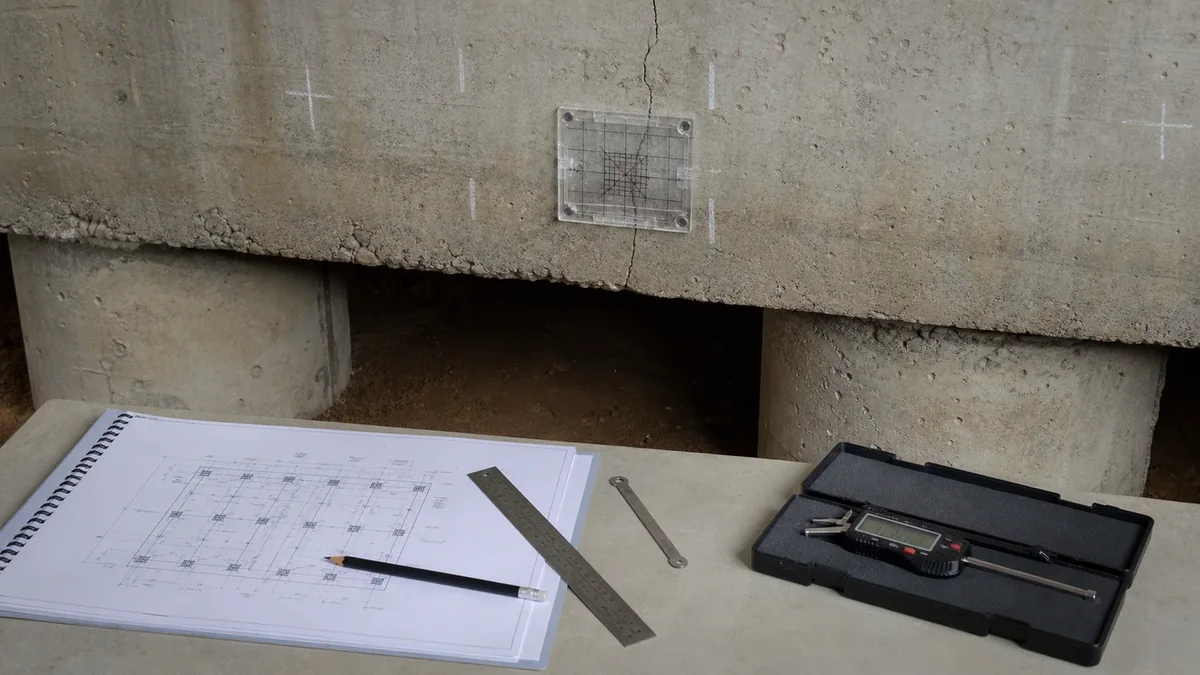

Трещины фотографируют с масштабом, наносят на схему, измеряют ширину и отмечают дату. Фиксируют перекосы, зазоры, заклинивание проёмов, влажность, состояние отмостки, коммуникаций и рельефа.
До обследования не заштукатуривают раскрытие, не засыпают подпол и не приваривают случайные накладки. Такие действия скрывают динамику и усложняют выбор метода проверки.
Документы могут сразу сузить поиск
Собирают геологию, проект, расчётные реакции, журнал свай, протоколы испытаний, исполнительную съёмку, акты оголовков и ростверка. Сопоставляют аномальные параметры устройства с зоной повреждения.
Если документов нет, неопределённость становится частью программы обследования. Проектную длину нельзя считать фактической только потому, что она была указана в смете.
Ранний отказ при забивке
Свая может остановиться выше проектной отметки из-за валуна, плотной прослойки, мусора, перекоса или недостаточной энергии оборудования. Высокий отказ в таком случае не обязательно подтверждает расчётную опору.
Проверяют журнал, геологический разрез, состояние головы и положение сваи. Возможны дополнительные исследования, испытание, лидерное бурение или согласованное изменение схемы — но не бесконтрольное добивание до разрушения.
Если забивная или вдавливаемая свая достигает отметки при меньшем сопротивлении, грунт может отличаться от принятого либо длины недостаточно. Для винтовой сваи аналогичным признаком бывает низкий момент, если методика его использования обоснована.
Сваю не объявляют годной только по достигнутой длине. Проектировщик оценивает необходимость испытания, удлинения, дополнительных элементов или пересмотра нагрузки.
Смещение и наклон сваи
Причинами бывают неточная разбивка, плохая центровка, препятствие, неустойчивая установка или отклонение скважины. Последствие зависит от эксцентриситета, жёсткости ростверка и соседних свай.
Исправление «расширить ростверк» допустимо только после расчёта. Иногда требуется дополнительное армирование, изменение геометрии или новая свая, но каждое решение меняет распределение усилий.
Трещины и разрушение заводской сваи
Железобетонная свая повреждается при транспортировке, неправильном подъёме, несоосном ударе, чрезмерной энергии или встрече с препятствием. Трещина в голове может продолжаться ниже будущей отметки срубки.
Доступную часть очищают и обследуют, применяют предусмотренные методы контроля. Простое удаление видимого скола не восстанавливает повреждённый ствол.
Несоосность, неполная сварка или повреждение соединения создают слабое место и меняют передачу усилий. Признак может проявиться необычным поведением при погружении или испытании.
Проверяют технологические записи, качество стыка до погружения и доступные данные контроля. Решение зависит от возможности доказать целостность, а не от внешнего вида верхней секции.
Сужение или разрыв буронабивной сваи
Потеря устойчивости скважины, подъём инструмента без достаточной подачи бетона или длительный перерыв способны сформировать сужение и включение грунта. Снаружи дефект не виден.
Анализируют автоматическую запись, фактический объём бетона, журнал обсадки и результаты контроля сплошности. Метод обследования выбирают с учётом диаметра и заложенных каналов.
Загрязнённый забой и слабый нижний конец
Шлам или разрыхлённый грунт под нижним концом буровой сваи увеличивает осадку и снижает сопротивление. Особенно опасен длительный интервал между очисткой и бетонированием.
Проверяют технологию, глубину, объёмы и испытания. Инъекция может быть частью проектного ремонта, но её эффективность и распределение должны контролироваться.
Каркас может зависнуть, всплыть или деформироваться. Тогда верхняя часть ещё выглядит правильно, а рабочее армирование не доходит до зоны изгиба или сопряжения.
Сведения ищут в журнале, метках каркаса и методах контроля. Усиление рассчитывают по фактической схеме; добавление стержней только в ростверк не восстанавливает армирование ствола.
Аномальный расход бетона
Недобор относительно геометрического объёма указывает на неполное заполнение, ошибку учёта или изменение диаметра. Большой перерасход может означать каверну, потерю грунта или утечку.
Отклонение оценивают по каждой свае и по времени подачи. Средний расход по всему полю скрывает локальную проблему.
Повреждение винтовой лопасти
Валун, строительный мусор или чрезмерное усилие способны погнуть или оторвать лопасть. После извлечения это видно, но у оставленной сваи повреждение скрыто.
Подозрение вызывают скачок момента, отклонение и повторные попытки погружения. Решение может включать извлечение контрольного элемента, испытание или замену, а не только наваривание оголовка.
Скорость потери сечения зависит от грунта, воды, аэрации, блуждающих токов, толщины стали и защиты. Наиболее уязвимы зона переменного увлажнения, швы и повреждённое покрытие.
Фактическую толщину измеряют доступными методами и сопоставляют с расчётным остаточным сечением. Окраска наружной части не компенсирует потерю металла под землёй.
Отрицательное трение
Оседающая насыпь или слабый грунт может тянуть сваю вниз по боковой поверхности, добавляя нагрузку. Это возможно после подсыпки, понижения воды или консолидации слоя.
Диагностика требует геотехнической модели и наблюдений. Увеличение количества свай без учёта отрицательного трения не обязательно решает проблему.
Пучинистый грунт действует на ствол и ростверк, особенно при увлажнении и неправильном зазоре. Признаки могут быть сезонными: раскрытие меняется между зимой и летом.
Проверяют водоотвод, отметки, засыпку, утепление и коммуникации. Ремонт сочетает устранение источника увлажнения с конструктивным решением.
Дефект сопряжения с ростверком
Недостаточная заделка, обрезанные выпуски, слабый бетон оголовка или неверная опорная деталь нарушают передачу нагрузки. Трещина часто локализуется у сваи или в зоне концентрированного усилия.
Положение арматуры уточняют неразрушающими методами и локальными вскрытиями. Усиление проектируют для конкретного пути передачи усилия.
Трещины ростверка
Причиной могут быть расчётное изгибное усилие, усадка, температурное воздействие, недостаток поперечной арматуры, раннее нагружение или смещение сваи. По направлению трещины формируют гипотезу, но подтверждают её расчётом и обследованием.
Инъектирование закрывает полость, но не устраняет действующую причину. Сначала стабилизируют механизм и оценивают несущую способность.
Неравномерная осадка здания
Наблюдают абсолютные отметки, крен, раскрытие трещин и сезонность. Реперы устанавливают на стабильной основе, а измерения повторяют по одной методике.
Причина может находиться не в свае, а в изменении нагрузки, утечке сети, подмыве, ошибке ростверка или локальном слабом слое. Поэтому мониторинг связывают с инженерными событиями.
Программа обследования
| Задача | Данные | Возможный метод |
|---|---|---|
| Понять динамику | Трещины, отметки, сезонность | Маяки и геодезический мониторинг |
| Проверить положение | Координаты и отметки | Исполнительная съёмка |
| Оценить материал | Бетон, арматура, сталь | Неразрушающий контроль и вскрытия |
| Проверить ствол | Сплошность и геометрия | Профильный метод по типу сваи |
| Оценить работу с грунтом | Нагрузка и перемещение | Полевое испытание |
| Подтвердить причину | Расчётная модель | Поверочный расчёт по фактическим данным |
Варианты усиления
Применяют дополнительные сваи с новым ростверком, микросваи, обоймы, увеличение сечения, усиление сопряжений, инъекцию грунта или перераспределение нагрузки. Выбор зависит от доступа, причины и требуемой жёсткости.
Новая свая должна включиться в работу, а не просто находиться рядом. Проект задаёт последовательность разгрузки, соединения, предварительного включения и контроль результата.
Как принять ремонт
До начала согласуют критерии: прочность, перемещения, качество инъекции, сварки или бетона. Ведут исполнительную документацию и фиксируют скрытые операции.
После ремонта продолжают мониторинг достаточный период. Однократное закрытие трещины не доказывает стабилизацию основания.
Практический алгоритм
- Зафиксировать признаки и временно исключить опасную нагрузку при необходимости.
- Собрать проект, журнал, испытания и исполнительную схему.
- Организовать геодезические наблюдения и карту дефектов.
- Сформировать несколько проверяемых гипотез причины.
- Назначить обследование, которое различает эти гипотезы.
- Выполнить поверочный расчёт по фактическим данным.
- Спроектировать усиление и критерии его приёмки.
- Проверить стабилизацию после завершения работ.
Нормативные ориентиры
- СП 24.13330.2021 «Свайные фундаменты» — расчётная работа свай, испытания и требования к проектированию.
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — устройство и контроль оснований и фундаментов.
- ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями» — испытания свай для оценки работы с грунтом.
