Приёмка свайного фундамента — это не один осмотр готовой бетонной ленты. Сначала принимают свайное поле до его закрытия ростверком, затем армирование и узлы перед бетонированием, после чего — геометрию, прочность и комплект документов готового ростверка. Если пропустить промежуточный этап, доказать длину сваи, положение каркаса или качество оголовка визуально уже невозможно.
Приёмка состоит из нескольких контрольных точек
Первая точка — готовность свайного поля: все элементы устроены, испытания завершены, фактические координаты и отметки измерены, отклонения оценены проектировщиком. Вторая — оголовки и армирование ростверка до закрытия бетоном. Третья — готовая конструкция после набора предусмотренной прочности.
Подпись под итоговым актом не заменяет пропущенные акты скрытых работ. Заказчику полезно получить документы и фотографии по каждому этапу до оплаты следующего.

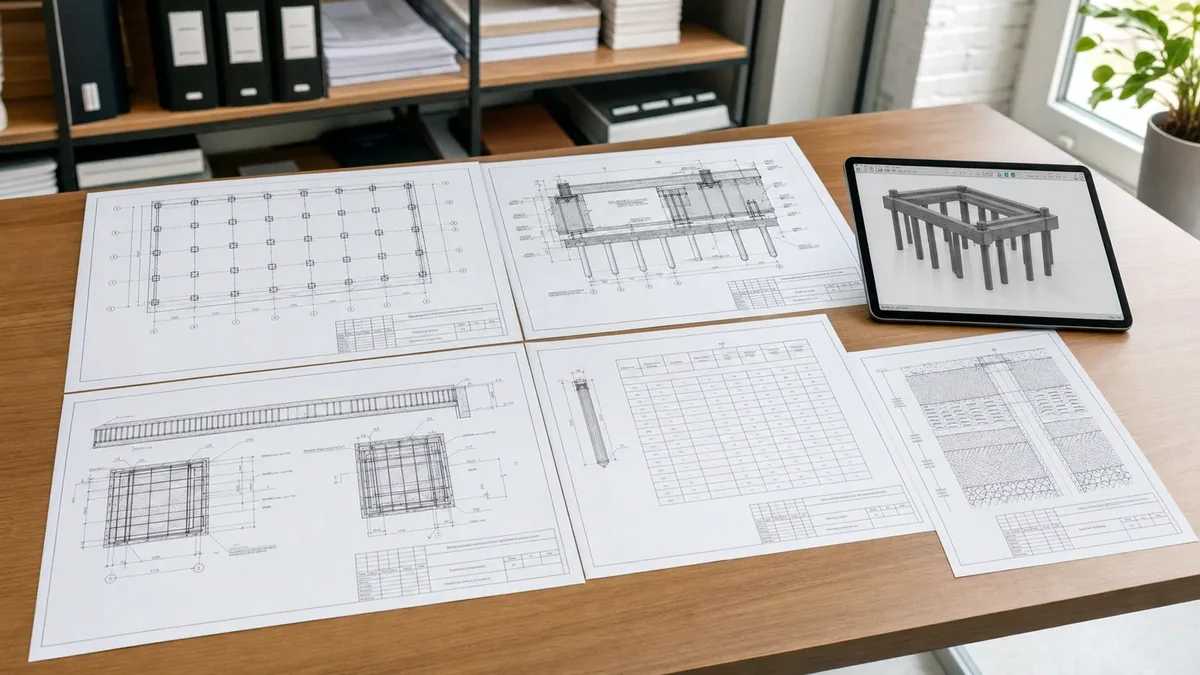

Актуальный рабочий проект
Принимающий должен иметь комплект со всеми согласованными изменениями. Проверяют план, типы свай, отметки, узлы оголовков, ростверк, армирование, спецификации и программу контроля.
Если на площадке были переносы или замены, их оформляют в проекте. Ручная пометка прораба на старом листе не подтверждает расчёт изменённой схемы.
Журнал устройства свай
В журнале каждая свая связана с номером на плане, датой, оборудованием и фактическими параметрами. Для забивной это отметки и отказ, для вдавливаемой — усилие, для буровой — глубина, скважина, каркас и бетон, для винтовой — глубина и момент в рамках принятой методики.
Ищут пропуски, одинаковые шаблонные значения, несоответствие дат поставки и погружения, а также сваи с аномальными параметрами. Такие записи не обязательно означают дефект, но требуют объяснения и решения.
Для заводских свай должны быть паспорта партий, маркировка и результаты входного осмотра. Для бетона — документы на смеси и результаты контроля прочности. Для стали и арматуры — документы о материале и сведения о соединениях.
Количество и марки в документах сопоставляют со спецификацией, а не только с накладной. Поставка изделия на объект ещё не доказывает, что именно оно установлено в нужном месте.
Протоколы испытаний
Проверяют вид испытания, номер и расположение сваи, дату устройства, период отдыха, схему нагружения, приборы и график нагрузка–перемещение. Испытательная нагрузка и критерий оценки должны соответствовать проекту и программе.
Важен не только итог «выдержала». По графику специалист оценивает деформации и корректность ступеней. Результат испытательной сваи должен быть применим к рабочей технологии и грунтовой зоне.
Исполнительная геодезическая схема
На схеме показывают фактические координаты или отклонения центров, отметки оголовков и номера свай. Измерения выполняют от закреплённых осей и реперов, а не рулеткой от соседнего элемента.
Схему сравнивают с допусками проекта. Если отклонение превышено, проектировщик проверяет ростверк и перераспределение нагрузки. Фраза «в бетон попадёт» не является расчётом.
Доступную часть осматривают на сколы, трещины, смещение секций и признаки повреждения при погружении. Вертикальность или проектный наклон оценивают по исполнительным данным и журналу.
Для буровых свай применяют предусмотренные проектом методы контроля сплошности и качества. Выбор метода зависит от диаметра, ответственности, технологии и возможности заложить измерительные каналы заранее.
Под землёй длину подтверждают журналом, маркировкой заводского элемента, секциями, параметрами установки и исполнительными материалами. Для буровой сваи сопоставляют глубину бурения, длину каркаса и объём бетона.
Отсутствие записи нельзя восстановить внешним осмотром оголовка. При сомнении назначают дополнительную проверку, а не вписывают проектное значение задним числом.
Оголовки железобетонных свай
Проверяют проектную отметку, удаление разрушенного бетона, состояние рабочего сечения и выпусков арматуры. Срубка не должна расколоть ствол ниже уровня заделки или оставить рыхлый слой.
Выпуски очищают и сохраняют в предусмотренной геометрии. Их бесконтрольное отгибание, нагрев или обрезка меняют узел сопряжения.
Контролируют отметку и вертикальность ствола, размеры и положение опорной детали, сварные швы, болты и антикоррозионную защиту. Оголовок должен передавать нагрузку в соответствии с расчётной схемой.
Закрашенный шов осмотреть сложнее, поэтому контроль сварки проводят до финишной защиты. Повреждённое покрытие восстанавливают совместимой системой.
Грунт и пространство под ростверком
Для высокого ростверка проверяют проектный зазор и отсутствие грунта, который после пучения начнёт давить на балку. Для низкого — подготовку, уплотнение и водоотвод по проекту.
Случайная досыпка между сваями способна изменить работу конструкции. Решение должно соответствовать чертежу пола первого этажа и защите коммуникаций.
Опалубка и геометрия ростверка
До бетонирования измеряют ширину, высоту, оси, отметки, ступени и проёмы. Опалубка должна быть устойчивой, герметичной и чистой, а её крепления — не смещать арматуру.
Особое внимание уделяют углам, пересечениям, перепадам и местам колонн. Именно там часто не хватает места для проектной арматуры и защитного слоя.
Армирование ростверка
Сверяют диаметры, количество и положение продольных стержней, хомуты, шаг, анкеровку, нахлёсты и усиления. Фиксаторы должны обеспечивать защитный слой после хождения рабочих и подачи бетона.
Арматуру не принимают только по общей массе. Стержень, лежащий не в той зоне сечения, не выполняет расчётную функцию, даже если его диаметр совпадает.
Сопряжение свай с ростверком
Проверяют глубину заделки, выпуски, оголовки, опорные пластины и дополнительные стержни. Фактический центр сваи сопоставляют с осью балки и учтённым эксцентриситетом.
Узел фотографируют до закрытия. После бетонирования невозможно подтвердить длину анкеровки или качество очистки поверхности без разрушения.
Гильзы, вводы и закладные
Все отверстия для канализации, воды, электричества и других сетей размещают до бетонирования. Проверяют отметки, уклоны, расстояния до рабочей арматуры и фиксацию гильз.
Согласованный проём безопаснее последующего алмазного сверления через неизвестную схему стержней. Забытый ввод следует решать с проектировщиком.
Бетонная смесь и бетонирование
Сверяют класс, подвижность, морозостойкость и водонепроницаемость с проектом, проверяют документы партии и отбор контрольных образцов. Фиксируют время доставки, укладки, уплотнение и уход.
Ростверк желательно бетонировать без непредусмотренных холодных швов. При вынужденной остановке положение и обработку шва согласуют, а не маскируют следующим слоем.
Осмотр после распалубки
Проверяют геометрию, отметки, поверхность, раковины, трещины, сколы и оголённую арматуру. Дефекты отмечают на схеме, измеряют и классифицируют до косметической заделки.
Ремонтный состав выбирают после определения причины и глубины дефекта. Тонкая штукатурка может скрыть проблему, но не восстановить сечение или сцепление.
Прочность до передачи нагрузки
Снятие опалубки, обратная засыпка и начало строительства стен допускаются после достижения прочности, предусмотренной технологией и проектом. Календарное число дней не заменяет данные о бетоне, температуре и уходе.
Особенно осторожно работают зимой и при раннем нагружении тяжёлыми блоками. Результаты образцов оценивают вместе с условиями твердения конструкции.
Комплект документов приёмки
| Документ | Что подтверждает | Когда нужен |
|---|---|---|
| Рабочий проект с изменениями | Критерии и расчётную схему | На всех этапах |
| Журнал свайных работ | Историю каждой сваи | До приёмки поля |
| Паспорта материалов | Происхождение и характеристики | При входном контроле |
| Протоколы испытаний | Работу свай с грунтом | До ростверка |
| Исполнительная схема | Фактическое положение и отметки | До ростверка |
| Акты скрытых работ | Оголовки, арматуру и узлы | До бетонирования |
| Контроль бетона | Смесь, укладку и прочность | До нагружения |
Красные флаги при приёмке
- исполнительная схема повторяет проект без измеренных отклонений;
- в журнале отсутствуют отдельные сваи или параметры одинаковы до последней цифры;
- ростверк начали до получения результатов испытаний;
- смещённые сваи закрывают бетоном без решения проектировщика;
- оголовки имеют трещины ниже уровня заделки;
- нет фотографий и актов армирования до бетонирования;
- раковины заделаны до осмотра и измерения;
- стены начинают строить без подтверждённой прочности бетона.
Порядок действий заказчика
- До ростверка получить журнал, испытания и исполнительную схему.
- Сопоставить номера и аномальные сваи с проектными решениями.
- Осмотреть и сфотографировать оголовки и отклонения.
- Принять опалубку, армирование, сопряжения и гильзы отдельным этапом.
- Зафиксировать поставку и контроль бетонной смеси.
- После распалубки составить карту дефектов до ремонта.
- Получить подтверждение прочности и полный исполнительный комплект.
Нормативные ориентиры
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты» — производство, контроль и приёмка оснований и фундаментов.
- СП 70.13330.2012 «Несущие и ограждающие конструкции» — приёмка бетонных, железобетонных и монтажных работ.
- ГОСТ 5686-2020 «Грунты. Методы полевых испытаний сваями» — требования к полевым испытаниям свай.
