Вы сможете подготовить исходные данные для разбивки, понять схему закрепления основных осей и проверить положение будущего дома до того, как техника начнёт снимать грунт.
Разбивка переносит проект из чертежа на местность. Ошибка на этом этапе смещает весь дом: меняются отступы, подъезд, выпуски сетей и взаимное положение сооружений. Колышки, выставленные строителями по рулетке от забора, не являются геодезической разбивкой. Для надёжного результата нужны утверждённые координаты проекта, проверенная основа, измерения и сохраняемые контрольные знаки.
Что именно выносят на местность
Разбивочная ось — проектная линия, к которой привязаны конструкции. Она может проходить по центру стены, ряду колонн или иной принятой проектом линии. Угол внешней грани фундамента и пересечение осей — не одно и то же. Если передать геодезисту только картинку фасада или размеры комнат, он не должен самостоятельно угадывать систему привязок.
Для небольшого дома обычно сначала выносят главные или основные оси, формирующие положение и ориентацию здания. Затем от них разбивают грани котлована, фундамент, стены, колонны, закладные и инженерные вводы. Состав и точность работ назначаются проектом и этапом строительства.
Что должно быть готово до выезда
- подтверждённые границы участка и актуальная топографическая основа;
- утверждённый генеральный план или схема посадки с координатами;
- разбивочный план осей и размерные привязки конструкций;
- проектная отметка и понятная высотная привязка;
- решения по фундаменту, котловану и инженерным вводам;
- свободный и безопасный доступ к точкам;
- места для долговременных знаков вне зоны техники и складирования.
Если посадка дома существует только в виде эскиза без координат, сначала проектировщик должен однозначно связать её с границей и системой координат. Геодезист переносит решение, а не выбирает вместо архитектора отступы и ориентацию.
Граница участка не является исходной осью.
Отмерять положение дома от фактического забора рискованно. Он может не совпадать с ЕГРН, быть неровным или перемещённым. Сначала проверяют координатную основу и границы, затем рассчитывают координаты осей. Рулеточные размеры до ограждения можно использовать как дополнительный наглядный контроль, но не как единственный способ восстановления проектного положения.

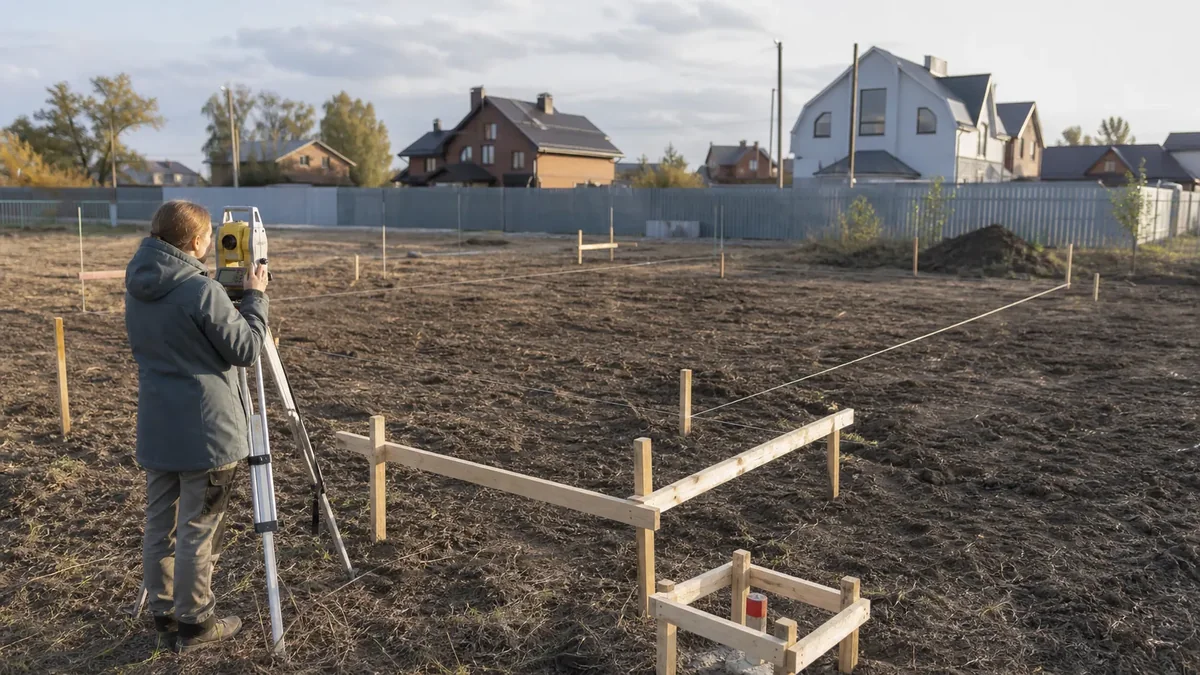

Как закрепляют оси
Точки непосредственно в пятне котлована исчезнут при первой разработке грунта. Поэтому оси выносят за пределы работ и закрепляют парами знаков в створе. Между парой можно восстановить линию после выемки. Для небольшого объекта применяют устойчивые колья, металлические штыри, отметки на обноске или другие предусмотренные способы. Главное — стабильность, однозначная маркировка и защита.
| Знак | Преимущество | Ограничение |
|---|---|---|
| Колышек | Быстро и наглядно. | Легко смещается и уничтожается. |
| Металлический штырь | Устойчивее в плотном грунте. | Должен быть защищён и заметен. |
| Обноска | Позволяет натянуть осевые линии над котлованом. | Требует прочной установки вне осыпания. |
| Марка на устойчивом сооружении | Хорошо сохраняется при правильном выборе места. | Нельзя использовать нестабильную или чужую конструкцию без разрешения. |
Каждому знаку присваивают понятное обозначение. Его фотографируют вместе с окружением и наносят на схему. Желательно иметь избыточность: если один знак потерян, положение оси восстанавливается по другим независимым точкам, а не «на глаз».
Высотная основа
Плановая разбивка отвечает, где находится дом, высотная — на каком уровне. На участке закрепляют репер или другую устойчивую отметку, связанную с принятой системой высот. От неё переносят проектный ноль, уровни котлована, подошвы, верха фундамента и перекрытий.
Нельзя назначать ноль от случайного столба, бордюра или поверхности грунта без документированной отметки. Земля изменяется при расчистке и отсыпке. Ошибка по высоте влияет на въезд, ступени, канализацию, водоотвод и объём грунта.
Порядок работ
- Геодезист проверяет исходные файлы, системы координат и отсутствие противоречий.
- На местности оценивает сохранность опорных и граничных точек.
- Выносит основные оси и высотный репер.
- Закрепляет створные точки за пределами котлована.
- Выполняет независимые контрольные измерения.
- Передаёт знаки ответственному представителю по акту и схеме.
- После разработки котлована восстанавливает или проверяет оси для фундамента.
Заказчик проверяет разбивку на месте.
Попросите показать каждую ось, направление фасада, расстояния до границ и место въезда. Сопоставьте схему с проектом. Проверьте, что контрольные точки не окажутся под отвалом грунта, бытовкой, краном или подъездом бетоновоза. Отдельно уточните, где находится высотный репер и как его защитить.
Наглядная проверка не заменяет приборный контроль, но помогает обнаружить грубую ошибку: разворот дома, неверный зеркальный вариант, смещение к соседу или путаницу в номерах осей. Если расположение визуально неожиданно, работы приостанавливают до сверки, а не исправляют колышки вручную.
Для контроля используют независимые размеры.
- координаты независимых пересечений основных осей;
- расстояния между параллельными осями;
- диагонали прямоугольного контура как дополнительная проверка формы;
- расстояния до подтверждённых границ и сооружений;
- отметка репера и проектного уровня;
- размеры от осей до граней фундамента.
Равные диагонали подтверждают прямоугольность конкретного контура, но не его правильное положение на участке. Можно идеально собрать прямоугольник и целиком сместить его. Поэтому геометрия и координатная посадка проверяются отдельно.
Не переносите знаки самостоятельно
Если колышек мешает проезду или кажется установленным неправильно, вызовите геодезиста. Переставленный знак сохраняет подпись, но теряет проектную координату и создаёт опасную иллюзию контроля.
Документы по результату
Получите разбивочную схему с обозначением осей, координатами или контрольными размерами, высотной отметкой и расположением закреплений. В акте указывают объект, основание работ, использованные проектные материалы, переданные знаки и ответственных лиц. Для объекта капитального строительства состав геодезической исполнительной документации определяется проектом и применимыми правилами.
Храните исходный файл, схему, фотографии знаков и последующие исполнительные съёмки в папке объекта. По мере строительства фактическое положение фундаментов и конструкций проверяют, а не предполагают, что первая разбивка автоматически сохранилась.
После разработки котлована оси восстанавливают и проверяют.
Перед устройством подготовки и опалубки оси восстанавливают по внешним знакам и проверяют отметку дна. Откосы, крепления и вода в котловане не должны препятствовать измерениям. После бетонирования выполняют исполнительную проверку фактического положения, пока отклонение можно оценить и принять техническое решение.
Для свайного поля каждая свая имеет проектное положение; для плиты контролируют контур, закладные и вводы; для ленты — оси и ширину. Универсального набора точек нет: он следует из конструктивного проекта.
Разбивка котлована и конструкций решает разные задачи.
Контур земляных работ обычно шире будущего фундамента: учитываются подготовка, рабочее пространство, откосы или крепление стенок. Если экскаваторщик примет ось стены за край котлована, геометрия выемки окажется неправильной. На схеме отдельно показывают основные оси, проектную грань конструкции и линию разработки грунта.
До начала выемки ответственный представитель проходит контур с геодезистом и производителем работ. Уточняют место складирования грунта, съезд, безопасные зоны и положение существующих сетей. Колышек на земле должен иметь однозначную подпись или соответствовать схеме; цвет ленты без легенды не является надёжным обозначением.
Что делать при изменении проекта
После разбивки нельзя сдвигать дом по устной просьбе, чтобы «чуть увеличить проход». Проектировщик проверяет отступы, сети, рельеф и конструктивные связи, выпускает согласованное изменение с новыми координатами. Геодезист аннулирует прежние точки, выполняет новую разбивку и явно отмечает актуальную версию.
На площадке не должны одновременно существовать одинаково выглядящие знаки старого и нового решения. Устаревшие обозначения удаляют или перечёркивают контролируемым способом после документирования. В акте указывают номер версии чертежа, иначе позже невозможно установить, какое положение было передано строителям.
Исполнительная съёмка служит обратной проверкой.
Разбивка задаёт, где нужно построить; исполнительная съёмка показывает, где построено фактически. Её выполняют в моменты, когда отклонение ещё можно оценить и исправить: после подготовки, свай, опалубки или бетонирования — в зависимости от конструкции и проекта. Контроль тем же единственным колышком, от которого выполнялась работа, не является независимым.
Результат сопоставляют с допускаемыми отклонениями и проектными решениями. Сам геодезист фиксирует геометрию, но решение о приемлемости отклонения принимает уполномоченный специалист с учётом конструкции. «Почти совпало» без численного результата не подходит для приёмки.
Типичные ошибки.
- дом выносят по размеру от непроверенного забора;
- геодезист получает устаревшую версию генплана;
- перепутаны оси и наружные грани фундамента;
- все точки ставят внутри будущего котлована;
- высоту принимают от изменяемой поверхности земли;
- нет независимого контроля координат и диагоналей;
- строители самостоятельно восстанавливают потерянный знак;
- после бетонирования не выполняют исполнительную проверку.
Чек-лист приёмки разбивки.
- использована утверждённая версия проекта;
- системы координат и высот согласованы;
- основные оси вынесены и понятно промаркированы;
- контрольные знаки находятся вне зоны земляных работ;
- есть защищённый высотный репер;
- выполнены независимые контрольные измерения;
- схема и акт переданы ответственному лицу;
- запланирована повторная проверка после котлована.
