Вы сможете заказать не формальное «бурение для галочки», а исследование, связанное с вашим домом: передать исполнителю схему, понять назначение полевых и лабораторных работ и проверить, содержит ли отчёт данные для расчёта основания и фундамента.
Инженерно-геологические изыскания нужны, чтобы проектировщик понимал, на какие грунты передаётся нагрузка, как меняются слои по площадке, где встречается вода и какие процессы способны повлиять на дом. По внешнему виду участка эти данные не определить. Плотная сухая поверхность может скрывать насыпной слой, слабый водонасыщенный грунт или неоднородное основание.
- из каких слоёв сложен участок и как меняется их мощность;
- каковы состав, состояние и физико-механические свойства грунтов;
- на какой глубине встречена подземная вода и как она может изменяться;
- есть ли насыпные, просадочные, набухающие, органические или другие особые грунты;
- какие инженерно-геологические процессы возможны: подтопление, оползень, карст, морозное пучение и другие;
- какие расчётные характеристики использовать для основания;
- какие ограничения и защитные мероприятия должен учесть проект.
Какие вопросы должны решить изыскания. Результат не выбирает фундамент автоматически. Изыскатель описывает геологическую модель и характеристики, а конструктор сопоставляет их с нагрузками, схемой здания, глубиной заложения, рельефом и условиями эксплуатации.
Почему нельзя заранее назначить всем «три скважины по восемь метров»
Количество, расположение и глубина выработок зависят от размеров и ответственности сооружения, сложности условий, предполагаемого фундамента, нагрузок и уже имеющихся данных. Одна скважина не показывает изменение слоёв под противоположными углами дома. Но большое число мелких скважин тоже не решает задачу, если они не достигают зоны влияния нагрузки или не сопровождаются испытаниями.
Программу составляет профильный специалист по техническому заданию и проектной посадке. На участке со склоном, старой засыпкой, оврагом или двумя разными зданиями сеть выработок будет иной, чем на однородной площадке под компактный одноэтажный дом.
- топографический план и подтверждённые границы участка;
- схему размещения дома и других нагруженных сооружений;
- габариты, этажность, наличие подвала и ориентировочные нагрузки;
- предполагаемые отметки пола, подошвы и планировки территории;
- сведения о существующих зданиях, колодцах, дренажах и подземных сетях;
- архивные материалы и результаты соседних исследований как вспомогательную информацию;
- наблюдения владельца: сезонная вода, трещины, провалы, подсыпка, оползание;
- требования экспертизы и проектировщика, если они применимы.
Какие исходные данные передать. Если посадка ещё меняется, изыскатель должен знать возможную зону строительства. Скважины, пробуренные в дальнем углу ради удобного подъезда, могут слабо характеризовать основание непосредственно под домом.
Программа полевых и лабораторных работ
| Метод | Что даёт | Ограничение |
|---|---|---|
| Бурение | Последовательность слоёв, образцы, наблюдение воды. | Характеризует локальную точку; качество зависит от технологии и описания. |
| Шурф | Наглядное вскрытие грунта и существующего фундамента. | Требует безопасного крепления, места и восстановления участка. |
| Статическое зондирование | Непрерывное сопротивление по глубине и уточнение неоднородности. | Не заменяет отбор образцов и интерпретируется вместе с бурением. |
| Полевые испытания | Свойства грунта в естественном залегании. | Метод выбирают по грунту и проектной задаче. |
| Геофизика | Дополнительные данные о строении массива и аномалиях. | Результат неоднозначен без опорных выработок. |

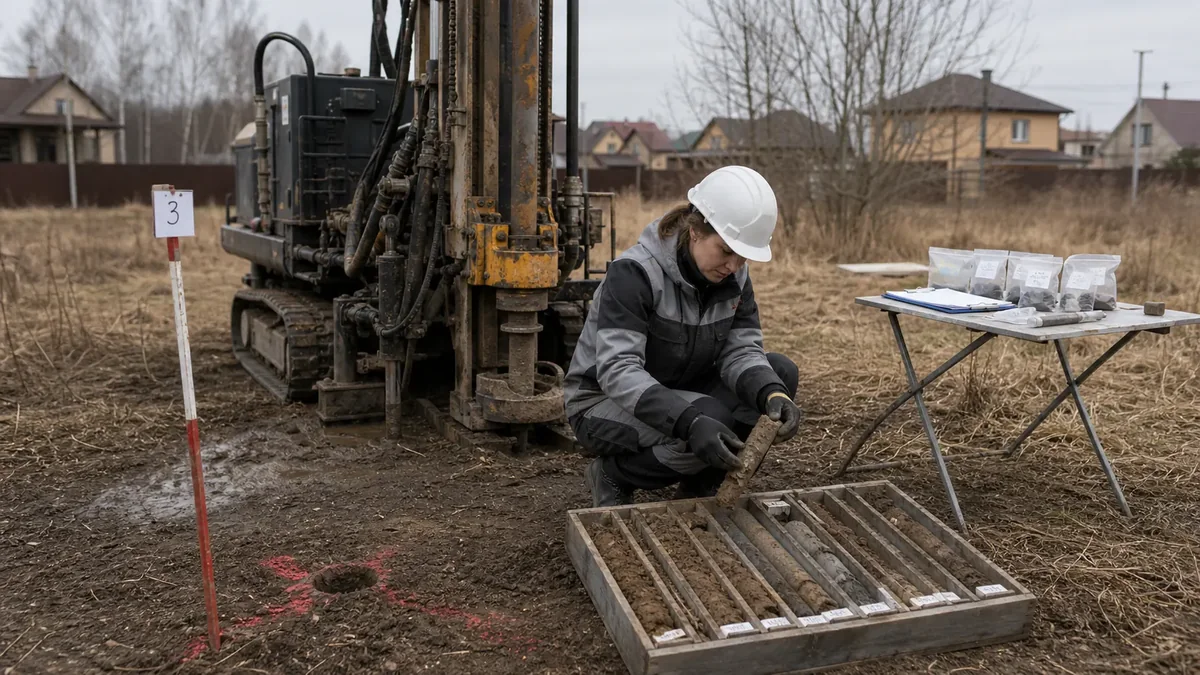

Во время бурения ведут журнал: глубина, описание грунта, границы слоёв, выход керна, интервалы отбора и появление воды. Фотографии керна полезны, но не заменяют профессиональное описание и лабораторные протоколы.
Глубина исследования должна охватывать зону влияния сооружения.
Скважина должна охватывать сжимаемую толщу и возможные слабые слои, влияющие на сооружение. Глубину нельзя назначить только по длине сваи или глубине промерзания. Она связана с нагрузкой, шириной фундамента, геологическим строением и изменением напряжений в основании.
Если слабый слой лежит под более прочной коркой, слишком мелкая выработка создаст ложное впечатление надёжности. При свайном решении необходимо изучить не только слой у острия, но и грунты вдоль ствола и ниже предполагаемого уровня, чтобы расчёт опирался на фактическую модель.
Образцы и лабораторные испытания связывают с конкретными слоями.
Нарушенные образцы подходят для определения состава и части физических свойств. Для оценки деформационных и прочностных характеристик связных грунтов часто требуются образцы ненарушенного сложения, отобранные, упакованные и доставленные без недопустимого изменения структуры и влажности. Тип и число проб назначает программа.
В зависимости от грунтов определяют влажность, плотность, гранулометрический состав, пределы пластичности, содержание органики, коэффициент фильтрации, прочностные и деформационные характеристики, просадочность, набухание и другие показатели. Не все анализы нужны каждому объекту; но расчётная характеристика не должна возникать в таблице без объяснимой основы.
Подземные воды оценивают с учётом возможных сезонных изменений.
Уровень, встреченный в скважине в день бурения, не обязательно является максимальным. Он зависит от сезона, осадков, дренажа, рельефа и техногенных утечек. В отчёте различают появившийся и установившийся уровни, анализируют архивные сведения и прогнозируют возможные изменения.
Для подвала, дренажа и защиты бетона важен химический состав воды и её агрессивность к материалам. Разовое отсутствие воды летом не доказывает, что котлован останется сухим весной.
Данные соседа — только ориентир
Даже на соседних участках может меняться мощность насыпи, глубина слабого слоя и уровень воды. Чужой отчёт помогает составить программу, но не подтверждает условия под вашим пятном застройки.
- задание, программа, методы, объём и даты полевых работ;
- схема фактического расположения выработок с координатами и отметками;
- колонки скважин и инженерно-геологические разрезы;
- описание выделенных инженерно-геологических элементов;
- таблицы лабораторных и полевых испытаний;
- нормативные и расчётные характеристики грунтов;
- гидрогеологические условия и прогноз возможного уровня воды;
- опасные процессы и специфические грунты;
- выводы и рекомендации для проектирования, инженерной защиты и производства работ;
- приложения с журналами, протоколами и подтверждением выполненного объёма.
Что должно быть в техническом отчёте. Разрез должен проходить через площадку здания и связывать отдельные точки в обоснованную модель. Если на схеме скважины находятся не там, где фактически бурили, весь последующий вывод становится сомнительным.
Как связать геологию с проектом фундамента
Передайте конструктору полный отчёт, а не только страницу с рекомендациями. Ему нужны колонки, разрезы, расчётные характеристики, уровень воды и условия их получения. Затем проектировщик рассматривает несколько сочетаний нагрузок, оценивает несущую способность и деформации основания, неравномерность осадки, устойчивость и влияние воды.
Фраза из отчёта «рекомендуется плитный фундамент» не является готовым проектом плиты. Не определены толщина, армирование, рёбра, подготовка, дренаж и узлы ввода коммуникаций. Изыскатель может обозначить применимые варианты и ограничения, но размеры конструкции получают расчётом для конкретного здания.
Неоднородность грунтов под домом исследуют отдельно.
Неоднородность важнее средней красивой цифры. Если часть здания опирается на плотный природный грунт, а часть — на глубокую насыпь, возможна разная осадка. Проектировщику нужен разрез между выработками и оценка происхождения насыпи. Иногда программу дополняют новыми точками, зондированием или полевыми испытаниями.
Нельзя просто взять худшее значение одного слоя для всего участка и считать вопрос закрытым. Нужно понять пространственное положение слабой зоны, её мощность и механизм влияния. Возможные решения — изменение посадки, удаление и замена грунта, усиление основания или другая схема фундамента — сравнивают технически и экономически.
Контроль полевых работ заказчиком
До бурения отметьте выработки на плане и убедитесь, что техника стоит в согласованных точках. Фотографируйте общий вид, номер выработки и отобранные ящики, не вмешиваясь в безопасную работу. После завершения получите фактическую схему, потому что препятствие могло потребовать смещения скважины.
Попросите объяснить, как сохраняют образцы и передают их в лабораторию. Самодельный пакет с неподписанным грунтом нельзя надёжно связать с глубиной и слоем. Прослеживаемость от точки и интервала отбора до строки протокола — один из ключевых признаков достоверного результата.
Исполнителя выбирают по программе и прослеживаемости результата.
Сравнивайте не только цену «за метр». Попросите программу, расположение и глубину выработок, перечень полевых и лабораторных испытаний, состав отчёта и исключения. Уточните, кто выполняет лабораторию, как документируется отбор и какие специалисты подписывают результат.
Для работ, регулируемых градостроительным законодательством, проверяют соответствие исполнителя требованиям статьи 47 ГрК РФ, включая вопросы членства в СРО в предусмотренных случаях. Не переносите это требование механически на любую бытовую консультацию, но и не принимайте неподписанную таблицу продавца буровых услуг за инженерные изыскания.
Признаки формального отчёта.
- нет задания и связи скважин с проектируемым домом;
- все слои описаны одинаково без журналов и образцов;
- расчётные свойства взяты «по справочнику» без обоснования;
- отсутствуют лабораторные протоколы или номера проб;
- уровень воды указан без условий и времени наблюдения;
- разрез не согласуется с колонками скважин;
- рекомендован конкретный фундамент без нагрузок и расчёта конструктора;
- исполнитель не может показать местоположение выработок и полевые записи.
Чек-лист заказчика.
- программа согласована с проектировщиком;
- выработки расположены в зоне влияния дома;
- глубина обоснована нагрузкой и геологической моделью;
- отбор образцов и полевые журналы документированы;
- лабораторные показатели связаны с конкретными пробами и слоями;
- учтены сезонность и возможное изменение подземных вод;
- отчёт содержит разрезы, расчётные характеристики и ограничения;
- конструктор подтвердил достаточность данных до выбора фундамента.
