Вы поймёте назначение основных методов инженерной геологии, сможете сравнить предложения изыскателей по реальному составу работ и заметить программу, в которой дешёвый полевой метод подменяет полноценное исследование основания.

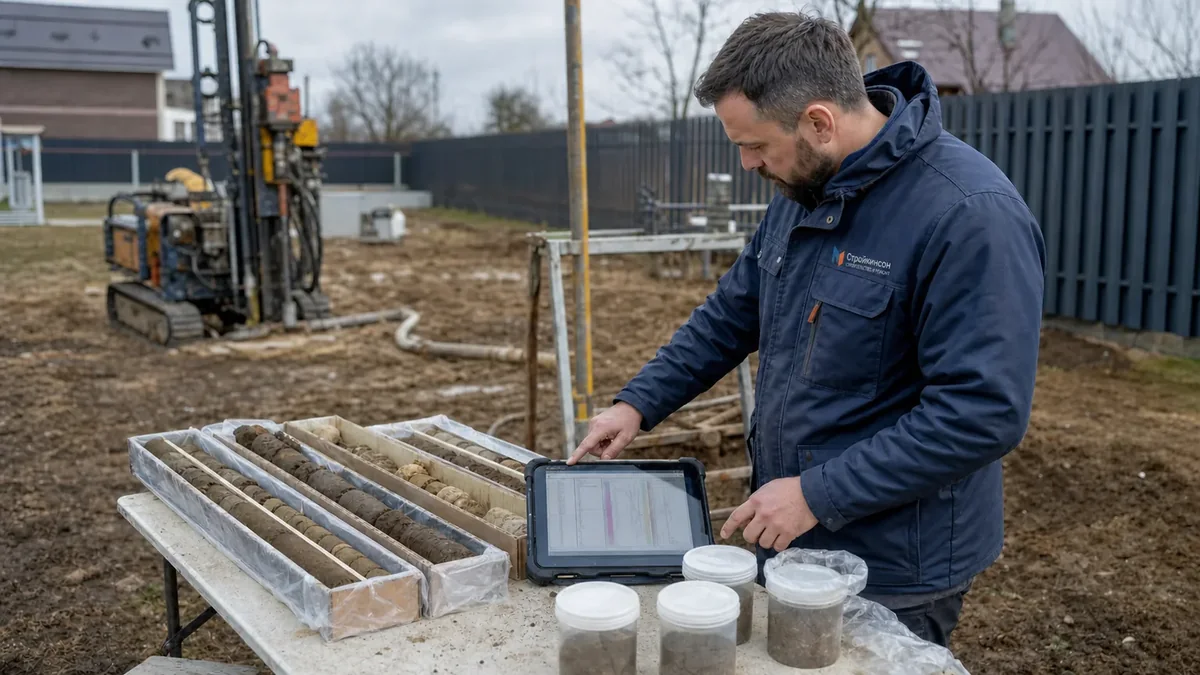

У инженерно-геологических методов разные задачи. Скважина позволяет увидеть последовательность грунтов и отобрать образцы, но оставляет промежутки между точками. Статическое зондирование даёт почти непрерывную запись сопротивления по глубине, но не выдаёт образец для непосредственного определения состава. Лаборатория подробно исследует доставленную пробу, однако её вывод относится к тому месту и состоянию, которые действительно представлены образцом. Поэтому рациональная программа сочетает методы, а не выбирает один «самый современный».
Сначала задача, потом оборудование
Состав изысканий определяют по проектируемому объекту, стадии, предполагаемым нагрузкам, геологической сложности и имеющимся сведениям. Для компактного дома на изученной однородной площадке программа будет проще, чем для здания с подвалом на склоне или участка с глубокой насыпью. Цена оборудования и скорость выезда не являются основанием для выбора метода.
До коммерческого предложения исполнителю передают посадку дома, этажность, подвал, ориентировочный тип и глубину фундамента, топоплан и архивные данные. Если информации о здании нет, программа должна предусматривать уточнение после появления проекта, а не выдавать случайный стандартный набор окончательным.
Что дают полевые и лабораторные методы
Бурение инженерно-геологических скважин.
Бурение раскрывает геологический разрез в конкретной точке. Специалист описывает грунт, границы слоёв, состояние и включения, фиксирует воду и отбирает пробы. Технология бурения должна сохранять информацию, необходимую для задачи: размазанный шнеком материал хуже показывает тонкие прослои и естественную структуру, чем качественный керн или подходящий грунтонос.
Бурение необходимо, когда нужны образцы и прямое описание. Но соединение нескольких колонок в разрез всегда является интерпретацией. Если между скважинами проходит старый овраг, линза слабого грунта или край насыпи, редкая сеть может этого не показать.
Что проверять при бурении:
- координаты и отметки фактических точек;
- соответствие глубины утверждённой программе;
- полевой журнал и интервалы отбора;
- способ получения образцов ненарушенного сложения;
- упаковку, маркировку и условия доставки;
- наблюдение появления и установления подземной воды;
- безопасное закрытие выработки после завершения.
Статическое зондирование.
При статическом зондировании наконечник задавливают в грунт с измерением сопротивления под остриём и по боковой поверхности, а в зависимости от оборудования — дополнительных параметров. Непрерывный профиль помогает увидеть изменение слоёв, слабые прослои и границы, которые могли оказаться между скважинами. Метод особенно ценен для оценки неоднородности и расчётов свай.
Однако зонд не извлекает грунт. Тип и состояние слоёв интерпретируют по измеренному отклику и сопоставляют с опорными скважинами. Камни, крупнообломочный грунт и твёрдые включения могут затруднить погружение. Поэтому предложение «сделаем только зондирование, лаборатория не нужна» требует серьёзного обоснования.
Динамическое зондирование.
При динамическом методе наконечник погружают ударами и учитывают число ударов на интервал. Он позволяет оценивать сопротивление грунта и прослеживать изменения, но результат зависит от оборудования, энергии удара, трения и методики. Нельзя напрямую смешивать значения разных установок или переводить их в расчётные характеристики без нормативно обоснованной интерпретации.
Динамическое зондирование может быть полезным дополнением, особенно для песчаных грунтов и оперативного уточнения разреза. Оно не отменяет геологическое описание, образцы и гидрогеологические наблюдения.
Штамповые и прессиометрические испытания.
Полевые испытания деформируемости исследуют поведение грунта в естественном залегании под нагрузкой. Штамп передаёт ступенчатую нагрузку на подготовленную поверхность, а прессиометр нагружает стенки скважины. Такие данные могут точнее отражать массив, чем маленький лабораторный образец, но работы сложнее и дороже.
Их назначают не «для солидности отчёта», а когда расчёту нужны соответствующие характеристики, лабораторные результаты недостаточно представительны или объект и грунты требуют дополнительного подтверждения.
Лабораторные исследования.
В лаборатории определяют состав, состояние, прочность, сжимаемость и специальные свойства грунта. Перечень испытаний зависит от выделяемых слоёв. Для песка важны гранулометрический состав и плотность сложения; для глины — влажность, плотность, пластичность, прочностные и деформационные характеристики; при особых грунтах исследуют просадочность, набухание, засоленность, органику и другие показатели.
| Метод | Сильная сторона | Не заменяет |
|---|---|---|
| Бурение | Прямой разрез и образцы. | Непрерывную оценку между редкими точками. |
| Статическое зондирование | Детальный профиль сопротивления. | Отбор и лабораторную идентификацию грунта. |
| Динамическое зондирование | Оперативная оценка изменения сопротивления. | Полный комплекс характеристик основания. |
| Полевое нагружение | Деформируемость массива в залегании. | Описание слоёв и распространение результата без анализа. |
| Лаборатория | Контролируемое определение свойств пробы. | Пространственную модель участка. |
- Собирают архивные сведения, топографию и данные о здании.
- Предварительно оценивают сложность и возможные опасные процессы.
- Размещают опорные скважины в зоне будущих нагрузок.
- Назначают отбор и испытания по ожидаемым типам грунтов.
- Добавляют зондирование для детализации между скважинами.
- После первых результатов при необходимости корректируют программу.
- Строят единую модель и передают расчётные данные проектировщику.
Как формируют комплекс методов. Корректировка программы — нормальная часть исследования. До вскрытия разреза нельзя знать все особенности. В договоре стоит определить порядок согласования дополнительных работ, чтобы обнаруженный слабый слой не игнорировали из-за жёсткой цены и одновременно не назначали бесконтрольный объём.
Сколько точек достаточно
Универсального числа нет. Сеть зависит от размеров пятна, сложности здания и изменчивости грунтов. Важна не только площадь участка, а зона взаимодействия сооружения с основанием. Скважины распределяют относительно дома и характерных геоморфологических элементов, а не равномерно по кадастровому прямоугольнику.
Если соседние точки показывают резко разные разрезы, программу уплотняют. Если ожидается локальная насыпь или погреб, добавляют точку в проблемной зоне. Механическое сокращение числа скважин увеличивает интерполяцию и неопределённость, а чрезмерное бурение без изменения решений не создаёт полезной информации.
Геофизические методы
Электроразведка, сейсмические и другие методы помогают искать границы массивов, пустоты, водонасыщенные зоны и оценивать свойства по площади. Они особенно полезны там, где локальные скважины могут пропустить аномалию. Но геофизический сигнал имеет несколько возможных объяснений, поэтому его калибруют по бурению, шурфам или другим прямым данным.
Красочный график ещё не характеристика для расчёта
Любой приборный профиль должен иметь методику, единицы, привязку, интерпретацию и область применимости. Проектировщик должен понимать, как из измерения получено значение, используемое в расчёте.
- нанесите все выработки и точки испытаний на одну схему;
- сравните глубину не суммой метров, а по каждой точке;
- посчитайте образцы и виды испытаний для каждого слоя;
- проверьте, включены ли зондирование, вода и химический анализ;
- уточните, кто выполняет лабораторию и выдаёт протоколы;
- сравните состав отчёта, расчётных характеристик и цифровых материалов;
- выделите доплаты за подъезд, обсадку, повторный выезд и согласование.
Как сравнивать коммерческие предложения. Низкая цена за метр бурения мало значит, если из предложения исключены качественные образцы, лаборатория и инженерная интерпретация. Одновременно дорогой набор методов не гарантирует пользы, если точки не связаны с домом.
Когда нужны дополнительные исследования
Программу расширяют, если первые скважины обнаружили резкую смену слоёв, глубокую насыпь, органический грунт, признаки карста, оползневой процесс или воду в неожиданном интервале. Дополнительная точка должна уменьшать конкретную неопределённость: определить границу слабой зоны, подтвердить её глубину или получить образец. Бурить рядом «для количества» бессмысленно.
При реконструкции дополнительно исследуют грунт возле существующего фундамента, фактическую глубину заложения и влияние нового котлована или нагрузки. На площадке после сноса важно установить границы старых подвалов, обратной засыпки и строительного мусора. Эти условия могут меняться на нескольких метрах.
Как проверить согласованность результатов
Колонки скважин, графики зондирования, лабораторные протоколы и разрезы должны описывать одну модель. Если зонд показывает слабый интервал, которого нет в ближайшей колонке, исполнитель обязан объяснить расхождение и при необходимости уточнить его. Нельзя просто удалить неудобную точку из итогового разреза.
Сверьте номера проб и глубины с полевым журналом. Физические показатели одного слоя должны быть правдоподобно согласованы: например, описание влажной мягкопластичной глины требует объяснения, если таблица одновременно показывает характеристики сухого плотного материала. Окончательную техническую проверку выполняет геолог и проектировщик, но такие несоответствия заказчик может заметить.
Передача цифровых данных
Помимо PDF попросите таблицы результатов и координаты выработок в согласованном цифровом формате. Для расчётной модели проектировщику важно копировать значения без ошибок ручного ввода. Файлы должны содержать единицы измерения, обозначения характеристик и ссылку на метод испытания.
Исходные журналы, фотографии керна и протоколы сохраняйте вместе с отчётом. Они помогают при экспертных замечаниях, изменении посадки или дополнительном исследовании. Итоговая страница с рекомендацией без исходной доказательной цепочки плохо пригодна для дальнейшей проверки.
Чек-лист программы.
- цели каждого метода сформулированы;
- скважины и точки зондирования связаны с посадкой здания;
- глубина охватывает возможную зону влияния;
- есть опорные образцы для интерпретации зондирования;
- лабораторные испытания покрывают свойства расчётных слоёв;
- учтены подземная вода и специфические грунты;
- предусмотрена корректировка при обнаружении аномалии;
- проектировщик подтвердил достаточность результата.
